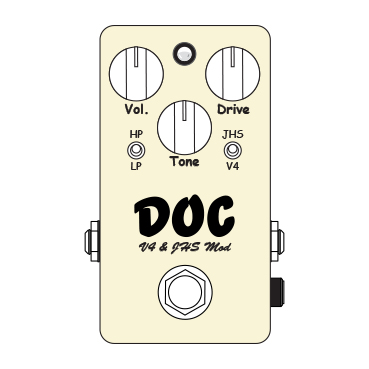

◎ 페달 설명
최근 공식적인 단종을 선언한 풀톤의 대표적인 오버드라이브입니다.
독창적인 회로와 버전4까지 거듭하면서 발전을 이루어온 페달입니다.
JHS에 이 페달의 일부 부품을 변경하여 커스텀 버전을 출시할 정도로 인기가 있는 페달입니다.
버전 4를 기준으로 JHS 모드까지 반영되어 있습니다.
* 버전4에는 2N7000 클리핑에 비대칭 게르마늄다이오드가 적용되어 있습니다.
조금더 퍼즈틱한 늬앙스를 가집니다.
보다 깔끔한 사운드를 원하시면 게르마늄 자리를 점퍼(저항다리자르고남은것)로 이어주세요
* 새로 기판이 입고되었고 왼쪽의 점퍼 처리는 안하셔도 됩니다.
아래 제작 검증기를 따라하시면 어렵지 않게 성공하실 겁니다.
//shop/board/view.php?&id=PDS&no=774
실제 공연과 레코딩에도 사용가능한 수준의 부품으로 구성되어 있습니다.
◎ 본 페달 제작시 주의사항
원풋스위치 3노브 3토글 형태이고 앵글타입 가변저항 사용으로 초보자가 도전하기 좋은 페달입니다.
전용 기판 포함되어 있습니다. 추가하지 않으셔도 됩니다.
◎ 전용기판의 이미지
* 새로 기판이 입고되었고 왼쪽의 점퍼 처리는 안하셔도 됩니다.
◎ 박스캡 읽는 법
105=1000n / 104=100n / 103=10n / 102=1n 을 기억하세요.
473은 47n이고 224는 220n이 됩니다. 그렇다면 472는? 예, 4.7n 입니다. ^^
탄탈의 경우 (노란색 삼각형 캐퍼시터, 극성있음)
2.2uF = 2μ2 / 0.22uf = μ22 / 0.1uF = μ1
실버마이카(SM)의 경우 (검정색 캐퍼시터, 극성없음)
몸통에 표기법이 두가지가 있습니다.
100±5% 이면 100pF / 220±5% 이면 220pF (보이는 그대로)
100J 이면 10pF ( 050 = 5pF / 100 = 10pF / 101 = 100pF )
◎ 부품팩 구성 내용
▶ 부품팩 외에 추가로 필요한 상품
제작자의 취향에 해당 하는 상품이라 별도로 함께 결제하시면 됩니다.
▷ 케이스 : 1590B
//shop/goods/goods_list.php?category=001015
▷ 홀가공 : 직접 홀가공이 어려우시면 홀가공 상품을 함께 결제하세요 (기본 6,000원 상품)
//shop/goods/goods_list.php?category=001017
▷ 온,오프 스위치 : 3PDT 풋스위치 또는 3PDT 토글 스위치 1개
//shop/goods/goods_view.php?goodsno=186787246&category=009
//shop/goods/goods_view.php?goodsno=186785696&category=009
특별한 경우가 아니라면 풋스위치를 사용하세요
▷ 인풋아웃풋짹 : 박스짹 2개가 필요합니다
//shop/goods/goods_list.php?category=012005
▷ DC짹 : mini DC사용
//shop/goods/goods_list.php?category=012001
▷ LED 세트 : 1세트 (보호저항과 홀더가 함께 있는 세트중에 원하시는 칼라를 고르세요)
LED의 머리가 플랫한것이 있고, 둥근것이 있습니다. (상품 사진 참조)
//shop/goods/goods_view.php?goodsno=186785521&category=048
//shop/goods/goods_view.php?goodsno=186786035&category=048
▷ 노브 : 직경 20파이 이하의 노브 3개
//shop/goods/goods_list.php?&category=010
★ 제작시 기본 주의 사항
기판에는 부품용량과 종류 그리고 방향이 표기 되어 있습니다.
1. 다리길이가 동일한 경우 방향없음.(저항, 박스캡 등)
2. 다리가 긴쪽이 + (둥근원통전해, LED, 탄탈 등)
3. 기판IC반달홈그림과 IC의 점방향일치.(소켓을 납땜하시고 소켓에 끼우세요)
TR은 몸통의 평평한 부분을 기판의 평평한 방향에 일치.(소켓을 납땜하시고 소켓에 끼우세요)
4. 다이오드는 띠 방향 일치.
5. 납땜시 주의 사항을 반드시 살펴 보세요
//shop/board/view.php?id=order&no=1365
6. 페달은 센터마이너스입니다.
절대 외부 아답타(센터플러스)로 전원을 넣지 마세요.
//shop/board/view.php?id=order&no=225
7. 기판에는 IN, OUT, 9V, GND 배선 포인트가 있습니다.
트루바이패스 이펙터 배선은 공통입니다. 아래 자료를 참고하세요
//shop/board/view.php?id=PDS&no=8
//shop/board/view.php?id=PDS&no=7
8. L1, L2, L3 또는 G1,G2,G3으로 표기된 배선 포인트는
Level 가변저항 1번,2번,3번 다리
Gain 가변저항 1번,2번,3번다리에 배선하시면 됩니다.
가변저항이 샤시 안쪽에 닿는 부분에 탭이 있는 경우 니뻐로 톡 잘라내시면 됩니다.
9. 가변저항이 반대로 동작하면
1번과 3번 다리를 바꿔 배선하시면 원하시는 데로 동작합니다.
10. L2=OUT등으로 표기된것은 Level 가변저항 2번 다리가 OUT이라는 의미입니다.
N.C 는 Not Connect 즉, 아무것도 배선하지 않는다는 의미입니다.
T1=B2 로 표기된것은 가변저항 다리끼리 직접 연결하시라는 의미입니다.
