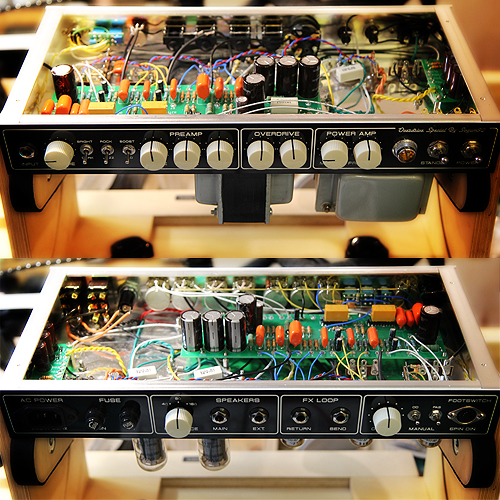

홈DO.SI.ROCK AMP DIY PACK
페달파츠에서는 고품질의 진공관 기타 앰프를 본인이 직접 제작해서 사용할 수 있도록
완성도 있는 앰프 키트를 새롭게 출시하고 있습니다. 많은 이용 부탁드립니다.
샤시는 포함되어 있지 않습니다. 도시락용 샤시를 같이 주문하시면 됩니다.
개선사항
◎ 덤블 20와트 버전입니다.
DO SI ROCK은 이 앰프 프로젝트 명입니다.
세리아톤 런치박스 2017년 버전을 기준으로 준비되었습니다.
(덤블 프리부는 버전별로 상이한 부분이 있으며 이 부분은 제작자 본인의 모디 포인트입니다.)
2채널 앰프로 배선이 많지만 처음 앰프 자작 입문 하시는 분들도 접근 할 수 있도록 완벽한 배선도를 제공해드립니다.
출력관 6V6을 사용해서 20와트로 구성되어 있으며 마스터 볼륨이 있어 집에서도 적당한 볼륨으로 사용할 수 있습니다.
납땜만 꼼꼼히 잘 하신다면 초보자도 완성하실 수 있습니다. 핀셋, 롱로우즈등이 필요할 수 있습니다.
디지털 테스터기는 반드시 필요합니다. (저항체크, 도통체크, AC전압체크, DC전압체크)
풋스위치가 없어도 본체 후면 토글 스위치로 전환은 가능하나,
가능한 풋스위치까지 제작하시는 것을 권합니다.
준비중에 작성한 간략한 게시물입니다
//shop/board/view.php?&id=notice&no=849
제작에 필요한 자료는 게시판에 업로드 됩니다.
배송 : 트랜스포머, 샤시, 명판 제작 준비 기간으로 2주 정도 소요될 수 있습니다.
주의 : 전원 트랜스포머가 장착된 완성된 형태의 앰프를 양도할때 주의 바랍니다.
VOLUME : 클린채널 게인량을 조절합니다.
BRIGHT : 올리면 톤이 밝아집니다.
ROCK/JAZZ : 올리면 락 모드, 내리면 재즈 모드
MID BOOST : 미드레인지
TREBLE : 트레블 콘트롤
MIDDLE : 미들 콘트롤
BASS : 베이스 콘트롤
LEVEL : 오버드라이브 채널 게인량을 조절합니다.
RATIO : 오버드라이브의 출력량을 조절합니다.
MASTER : 마스터 레벨을 조절합니다.
PRESENCE : 프리즌스를 조절합니다.
STANDBY : 스텐바이 스위치
POWER : 메인 파워스위치
AC POWER : 220V 전원 코드 입력 (케이블은 포함되어 있지 않습니다.)
MAIN FUSE : 2A (여분을 포함하여 2개 준비됩니다.)
HT FUSE : 0.5A (여분을 포함하여 2개 준비됩니다.)
IMPEDANCE : 스피커 아웃 임피던스 셀렉터
MAIN SPEAKER : 스피커 캐비넷 1개를 구동할때 사용
EXT. SPEAKER : 스피커 캐비넷 2개를 구동할 때 사용
* 임피던스가 8옴일때 MAIN에 16옴 캐비넷, EXT에 16옴 캐비넷 연결 하여 8옴으로 동작
FX LOOP : 샌드리턴
OD TRIM : 오버드라이브 채널 게인량 조절용 (12시 추천)
OD / PAB : 풋스위치 대용 수동 전환 토글 스위치
* 풋스위치 사용시 모두 위로 올리고 사용하세요
FOOTSWITCH : 풋스위치와 미디케이블로 연결하세요
* 미디케이블은 풋스위치 팩에 포함
* 진공관 앰프는 반드시 스피커가 연결된 상태에서 사용해야 합니다.
◎ 진공관 정보
초단관은 12AX7 x 3개 (포함되어 있지 않습니다. 별도 구매하셔야 합니다.)
출력관은 6V6 x 2개 페어 (포함되어 있지 않습니다. 별도 구매하셔야 합니다. 반드시 페어 매칭관으로 구매)
◎ 전원트랜스포머 / 런치박스 전압차트 기준
300V-0-300V : 정류후 B전압 약 DC410V
3.15-0-3.15 : 히터전압, 센터탭
0-6V : 릴레이 구동용, 정류후 DC12V, 여분의 전원 구동용
◎ 출력트랜스포머 / 6V6 추천 임피던스
6.6K, push-pull, 4.8.16옴 아웃
◎ 전용기판
제작이 수월하도록 전용기판으로 준비됩니다.
그러나 전용기판 외에 부품이 많은 편이라 핀셋, 롱로우즈 등 도구가 필요하고, 제작자의 노하우가 필요한 부분이 있습니다.
◎ 배선도
상세한 배선도를 출력해서 발송해드립니다.
배선도와 제작에 필요한 자료는 자료실에 업로드 됩니다.
◎ MIAN PACK 구성
전용기판 + 쪽보드기판 + 토글스위치용 기판
트랜스 포머
각종부품 230가지 일체
◎ FSW PACK 구성
홀가공된 1590B케이스
디자인 스티커 (부착)
관련 부품
고급 미디케이블(본체와 연결)
풋스위치가 없어도 본체 후면 토글 스위치로 전환은 가능하나,
가능한 풋스위치까지 제작하시는 것을 권합니다.
배선도는 아래와 같고 이미지 참고하세요
