◎ 페달 설명
옵티컬 컴프레서 페달입니다.
CA3080과 같은 OTA컴프레서처럼 딱딱한 느낌보다 자연스러운 반응이 특징입니다.
기타와 베이스 모두 사용 가능합니다.
특이하게 컴프레서 콘트롤을 올리면 레벨도 같이 보완됩니다.
레벨을 적정하게 낮추어 세팅할 필요가 있습니다.
토글 스위치 배선은 연결되면 Compresor 모드이고 떨어지면 Sustain 모드입니다.
Sustain 모드는 약간 컴프레싱으로 연주 시피킹 터치 반응을 보완해주는 모드입니다.
Tone 콘트롤은 살짝 고음을 보완하는 역할입니다.
원본은 오른쪽으로 돌리면 먹먹해집니다.
가변저항 1,3번다리를 바꾸셔서 원하시는 방향으로 세팅하세요
RED LED와 CDS는 바짝 마주보게 하고 수축튜브로 감싸주시면 됩니다.
실제 공연과 레코딩에도 사용가능한 수준의 부품으로 구성되어 있습니다.
25457대신에 SMD타입 2N5457로 패킹됩니다. (3핀소켓사용불가)
//shop/board/view.php?id=notice&no=755
아주 작은 소자라 돋보기가 있으셔야 합니다.
◎ 본 페달 제작시 주의사항

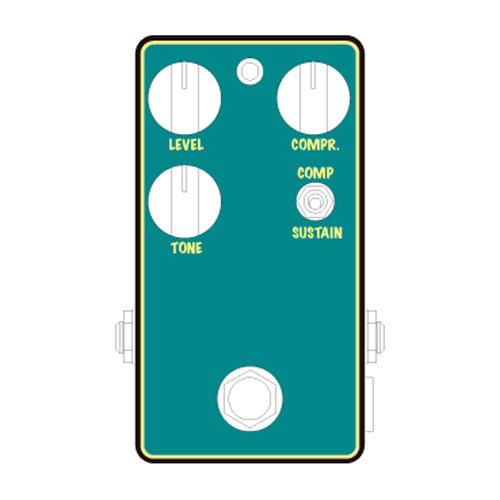

원풋스위치 3노브+1토글 형태 입니다.
1590B케이스에 배터리 공간을 포기하고 풋스위치를 아래로 가공해서 사용가능합니다.
넉넉하게 배선하시려면 125B도 고려하세요
* 검증과정에서 여러 시도가 있어서 기판의 부품 이미지가 일부 상이합니다.
아래 기판 이미지를 기준으로 부품을 실장하셔서 제작하시면 됩니다.
- 저항 10개 변경
- 전해1개변경
- TR종류변경및방향변경
- TONE가변저항용량변경)
* Update : LED 우측에 있는 BC550C 는 모두 기판에 그려진 방향으로 실장하세요
◎ 부품팩(Parts pack) 이란 ?
전용 기판 포함되어 있습니다. 추가하지 않으셔도 됩니다.
◎ 전용기판의 이미지
◎ 박스캡 읽는 법
105=1000n / 104=100n / 103=10n / 102=1n 을 기억하세요.
473은 47n이고 224는 220n이 됩니다. 그렇다면 472는? 예, 4.7n 입니다. ^^
탄탈의 경우 (노란색 삼각형 캐퍼시터, 극성있음)
2.2uF = 2μ2 / 0.22uf = μ22 / 0.1uF = μ1
실버마이카(SM)의 경우 (검정색 캐퍼시터, 극성없음)
몸통에 표기법이 두가지가 있습니다.
100±5% 이면 100pF / 220±5% 이면 220pF (보이는 그대로)
100J 이면 10pF ( 050 = 5pF / 100 = 10pF / 101 = 100pF )
◎ 제작난이도 : 상중하
기판에 실장되는 부품이 많아서 납땜 포인트가 많은 정도 - 중상
가변저항 또는 토글 스위치의 배선량이 많은 정도 - 중상
◎ 케이스를 직접 가공하신다면 아래 홀가공 가이드를 참고하세요
//shop/board/view.php?id=PDS&no=40
◎ 부품팩 구성 내용
▶ 부품팩 외에 추가로 필요한 상품
제작자의 취향에 해당 하는 상품이라 별도로 함께 결제하시면 됩니다.
▷ 케이스 : 1590B사용, 가능한 125B 추천
//shop/goods/goods_list.php?category=001015
▷ 홀가공 : 직접 홀가공이 어려우시면 홀가공 상품을 함께 결제하세요 (일반 6,000원 상품)
//shop/goods/goods_list.php?category=001017
▷ 온,오프 스위치 : 3PDT 풋스위치 또는 3PDT 토글 스위치
//shop/goods/goods_view.php?goodsno=186787246&category=009
//shop/goods/goods_view.php?goodsno=186785696&category=009
특별한 경우가 아니라면 풋스위치를 사용하세요
▷ 인풋아웃풋짹 : 박스짹 2개가 필요합니다
//shop/goods/goods_list.php?category=012005
▷ DC짹 : DC201, DC202 사용, 배터리스냅을 달지 않을 경우 mini DC사용가능.
//shop/goods/goods_list.php?category=012001
▷ 배터리스냅 : 필요 없으면 달지 않고 해당 배선을 무시하시면 됩니다.
//shop/goods/goods_list.php?&category=014003
▷ LED 세트 : 보호저항과 홀더가 함께 있는 세트중에 원하시는 칼라를 고르세요
LED의 머리가 플랫한것이 있고, 둥근것이 있습니다. (상품 사진 참조)
//shop/goods/goods_view.php?goodsno=186785521&category=048
//shop/goods/goods_view.php?goodsno=186786035&category=048
▷ 노브 : 직경 19파이 이하의 노브 3개
//shop/goods/goods_list.php?&category=010
★ 제작시 기본 주의 사항
기판에는 부품용량과 종류 그리고 방향이 표기 되어 있습니다.
1. 다리길이가 동일한 경우 방향없음.(저항, 박스캡 등)
2. 다리가 긴쪽이 + (둥근원통전해, LED, 탄탈 등)
3. 기판IC반달홈그림과 IC의 점방향 일치.(소켓을 납땜하시고 소켓에 끼우세요)
TR은 몸통의 평평한 부분을 기판의 평평한 방향에 일치.(소켓을 납땜하시고 소켓에 끼우세요)
4. 다이오드는 띠 방향 일치.
5. 납땜시 주의 사항을 반드시 살펴 보세요
//shop/board/view.php?id=order&no=1365
6. 페달은 센터마이너스입니다.
절대 외부 아답타(센터플러스)로 전원을 넣지 마세요.
//shop/board/view.php?id=order&no=225
7. 기판에는 IN, OUT, 9V, GND 배선 포인트가 있습니다.
트루바이패스 이펙터 배선은 공통입니다. 아래 자료를 참고하세요
//shop/board/view.php?id=PDS&no=8
//shop/board/view.php?id=PDS&no=7
8. L1, L2, L3 또는 G1,G2,G3으로 표기된 배선 포인트는
Level 가변저항 1번,2번,3번 다리
Gain 가변저항 1번,2번,3번다리에 배선하시면 됩니다.
가변저항이 샤시 안쪽에 닿는 부분에 탭이 있는 경우 니뻐로 톡 잘라내시면 됩니다.
9. 가변저항이 반대로 동작하면
1번과 3번 다리를 바꿔 배선하시면 원하시는 데로 동작합니다.
10. L2=OUT등으로 표기된것은 Level 가변저항 2번 다리가 OUT이라는 의미입니다.
N.C 는 Not Connect 즉, 아무것도 배선하지 않는다는 의미입니다.
T1=B2 로 표기된것은 가변저항 다리끼리 직접 연결하시라는 의미입니다.
