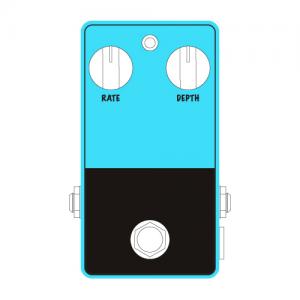

홈@ CE-2 Chorus Parts pack
* 오류가 하나 있습니다.
RATE 가변저항 자리 바로 아래에 있는 2N5088은
기판과 방향을 180도 바꾸어서 실장 부탁드립니다.
기판 하단의 1000n을 유지하시면 저음이 조금 더 풍성합니다.(모디값)
470n으로 변경하셔도 됩니다.(원본값)
◎ 페달 설명
MN3007단종으로 단종되었다가 재입고 된 코러스 앙상블 버전2입니다
3207 버전으로 입고 되었습니다.
* 절대 9V이상의 전압을 인가하시면 안됩니다.
오리지날과 같이 기본 2Knob용 부품팩으로 준비되어 있습니다.
모디를 하시려면 아래 설명을 보시고 추가로 필요한 부품을 추가 구매해서 시도해보세요
실제 공연과 레코딩에도 사용가능한 수준의 부품으로 구성되어 있습니다.
◎ 본 페달 제작시 주의사항
원풋스위치 2노브 형태 입니다. 풀 모디 할 경우 3노브 + 3토글
토글스위치가 있는 경우 배선에 도움을 줄 수 있는 스위치 기판사용을 고려해보세요
배터리 공간없이 125B케이스 사용하셔야 합니다.
MINI DC짹을 사용할 경우 1590B 사용 가능.
* 기판이 크고 부품의 갯수가 많은 편입니다.
* 파란색 10K 트리머를 돌려서 최적의 바이어스 세팅을 찾으셔야 합니다.
Rate 노브를 중간 점으로 설정하고 Depth 노브를 최대로 설정한 후
디스토션이 최소로 걸리고 최대로 코러스 효과가 나오는 지점으로 세팅하세요.
오리지날로 제작 ( 점퍼는 저항 다리 자르고 남은 것을 사용하시면 됩니다.)
 |  |
| Intensity 왼쪽 점선의 47pF는 실장하지 않음. | Wet Bypass 점퍼로 연결, 33n하나만 실장, 그 위에 빈자리는 실장하지 않음. |
 |  |
| Vibrato 점퍼로 연결 | Effect Level 점퍼로 연결 |
모디로 제작
오리지날과 같이 기본 2Knob용 부품팩으로 준비되어 있습니다.
모디를 하시려면 아래 설명을 보시고 추가로 필요한 부품을 추가 구매해서 시도해보세요
아래 동영상 샘플을 참고해서 적용 여부를 판단하세요
https://www.youtube.com/watch?v=UUw6PRlIBRc
 |  |
| Intensity Switch 점선의 47pF실장, 싱글 토글 on-on스위치 1,2번 다리에 연결 연결되면 코러스가 깊어짐 * 미니 싱글 토글 on-on 스위치 1개 추가 * 47pF 마이카 캐퍼시터 1개 추가 | Wet Bypass 33n 자리에 22n, 빈자리에 10n을 실장 싱글 토글 on-on스위치 1,2번 다리에 연결 연결되면 베이스대역이 좋아짐 * 미니 싱글 토글 on-on 스위치 1개 추가 * 22n x 1개, 10n x 1개 추가 |
 |  |
| Vibrato 싱글 토글 on-on스위치 1,2번 다리에 연결 연결되면 오리지날 모드 연결되지 않으면 비브라토(음이 흔들리는) 모드 * 미니 싱글 토글 on-on 스위치 1개 추가 | Effect Level B250K가변저항 연결(기판에 번호 적혀 있음) 이펙터의 볼륨 양을 조절할 수 있음. * B250K 가변저항 1개 추가 |
◎ 부품팩(Parts pack) 이란 ?
전용 기판 포함되어 있습니다. 추가하지 않으셔도 됩니다.
◎ 전용기판의 이미지 (55 x 63mm)
◎ 박스캡 읽는 법
105=1000n / 104=100n / 103=10n / 102=1n 을 기억하세요.
473은 47n이고 224는 220n이 됩니다. 그렇다면 472는? 예, 4.7n 입니다. ^^
탄탈의 경우 (노란색 삼각형 캐퍼시터, 극성있음)
2.2uF = 2μ2 / 0.22uf = μ22 / 0.1uF = μ1
실버마이카(SM)의 경우 (검정색 캐퍼시터, 극성없음)
몸통에 표기법이 두가지가 있습니다.
100±5% 이면 100pF / 220±5% 이면 220pF (보이는 그대로)
100J 이면 10pF ( 050 = 5pF / 100 = 10pF / 101 = 100pF )
◎ 제작난이도 : 상중하
기판에 실장되는 부품이 많아서 납땜 포인트가 많은 정도 - 중하
가변저항 또는 토글 스위치의 배선량이 많은 정도 - 중상(
◎ 케이스를 직접 가공하신다면 아래 홀가공 가이드를 참고하세요
//shop/board/view.php?id=PDS&no=40
◎ 부품팩 구성 내용
▶ 부품팩 외에 추가로 필요한 상품
제작자의 취향에 해당 하는 상품이라 별도로 함께 결제하시면 됩니다.
▷ 케이스 : 125B 사용
//shop/goods/goods_list.php?category=001015
▷ 홀가공 : 직접 홀가공이 어려우시면 홀가공 상품을 함께 결제하세요 (일반 6,000원 상품)
//shop/goods/goods_list.php?category=001017
▷ 온,오프 스위치 : 3PDT 풋스위치 또는 3PDT 토글 스위치
//shop/goods/goods_view.php?goodsno=186787246&category=009
//shop/goods/goods_view.php?goodsno=186785696&category=009
특별한 경우가 아니라면 풋스위치를 사용하세요
▷ 인풋아웃풋짹 : 박스짹 2개가 필요합니다
//shop/goods/goods_list.php?category=012005
▷ DC짹 : DC201, DC202 사용, 배터리스냅을 달지 않을 경우 mini DC사용가능.
//shop/goods/goods_list.php?category=012001
▷ 배터리스냅 : 필요 없으면 달지 않고 해당 배선을 무시하시면 됩니다.
//shop/goods/goods_list.php?&category=014003
▷ LED 세트 : 보호저항과 홀더가 함께 있는 세트중에 원하시는 칼라를 고르세요
LED의 머리가 플랫한것이 있고, 둥근것이 있습니다. (상품 사진 참조)
//shop/goods/goods_view.php?goodsno=186785521&category=048
//shop/goods/goods_view.php?goodsno=186786035&category=048
▷ 노브 : 직경 19파이 이하의 노브 2개 / 모디일 경우 3개
//shop/goods/goods_list.php?&category=010
★ 제작시 기본 주의 사항
기판에는 부품용량과 종류 그리고 방향이 표기 되어 있습니다.
1. 다리길이가 동일한 경우 방향없음.(저항, 박스캡 등)
2. 다리가 긴쪽이 + (둥근원통전해, LED, 탄탈 등)
3. 기판IC반달홈그림과 IC의 점방향 일치.(소켓을 납땜하시고 소켓에 끼우세요)
TR은 몸통의 평평한 부분을 기판의 평평한 방향에 일치.(소켓을 납땜하시고 소켓에 끼우세요)
4. 다이오드는 띠 방향 일치.
5. 납땜시 주의 사항을 반드시 살펴 보세요
//shop/board/view.php?id=order&no=1365
6. 페달은 센터마이너스입니다.
절대 외부 아답타(센터플러스)로 전원을 넣지 마세요.
//shop/board/view.php?id=order&no=225
7. 기판에는 IN, OUT, 9V, GND 배선 포인트가 있습니다.
트루바이패스 이펙터 배선은 공통입니다. 아래 자료를 참고하세요
//shop/board/view.php?id=PDS&no=8
//shop/board/view.php?id=PDS&no=7
8. L1, L2, L3 또는 G1,G2,G3으로 표기된 배선 포인트는
Level 가변저항 1번,2번,3번 다리
Gain 가변저항 1번,2번,3번다리에 배선하시면 됩니다.
가변저항이 샤시 안쪽에 닿는 부분에 탭이 있는 경우 니뻐로 톡 잘라내시면 됩니다.
9. 가변저항이 반대로 동작하면
1번과 3번 다리를 바꿔 배선하시면 원하시는 데로 동작합니다.
10. L2=OUT등으로 표기된것은 Level 가변저항 2번 다리가 OUT이라는 의미입니다.
N.C 는 Not Connect 즉, 아무것도 배선하지 않는다는 의미입니다.
T1=B2 로 표기된것은 가변저항 다리끼리 직접 연결하시라는 의미입니다.
배송안내
- 배송비 : 기본배송료는 3,000원 입니다. (도서,산간,오지 일부지역은 도선료 3,000원이 추가됩니다) 100,000원 이상 구매시 무료배송입니다.
- 본 상품의 평균 배송일은 3일입니다.(입금 확인 후) 주문제작 상품(앰프키트, 페인팅케이스, 캐비넷제작) 의 경우 다소 늦어질수 있습니다.
[배송예정일은 주문시점(주문순서)에 따른 유동성이 발생하므로 평균 배송일과는 차이가 발생할 수 있습니다.]
- 본 상품의 배송 가능일은 3일 입니다. 배송 가능일이란 본 상품을 주문 하신 고객님들께 상품 배송이 가능한 기간을 의미합니다. (단, 연휴 및 공휴일은 기간 계산시 제외하며 현금 주문일 경우 입금일 기준 입니다.)
교환 및 반품안내
- 상품 택(tag)제거 또는 개봉으로 상품 가치 훼손 시에는 상품수령후 7일 이내라도 교환 및 반품이 불가능합니다.
- 저단가 상품, 일부 특가 상품은 고객 변심에 의한 교환, 반품은 고객께서 배송비를 부담하셔야 합니다(제품의 하자,배송오류는 제외)
- 일부 상품은 신모델 출시, 부품가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
- 신발의 경우, 실외에서 착화하였거나 사용흔적이 있는 경우에는 교환/반품 기간내라도 교환 및 반품이 불가능 합니다.
- 수제화 중 개별 주문제작상품(굽높이,발볼,사이즈 변경)의 경우에는 제작완료, 인수 후에는 교환/반품기간내라도 교환 및 반품이 불가능 합니다.
- 수입,명품 제품의 경우, 제품 및 본 상품의 박스 훼손, 분실 등으로 인한 상품 가치 훼손 시 교환 및 반품이 불가능 하오니, 양해 바랍니다.
- 일부 특가 상품의 경우, 인수 후에는 제품 하자나 오배송의 경우를 제외한 고객님의 단순변심에 의한 교환, 반품이 불가능할 수 있사오니, 각 상품의 상품상세정보를 꼭 참조하십시오.
환불안내
AS안내
- 소비자분쟁해결 기준(공정거래위원회 고시)에 따라 피해를 보상받을 수 있습니다.
- A/S는 판매자에게 문의하시기 바랍니다.
이미지 확대보기

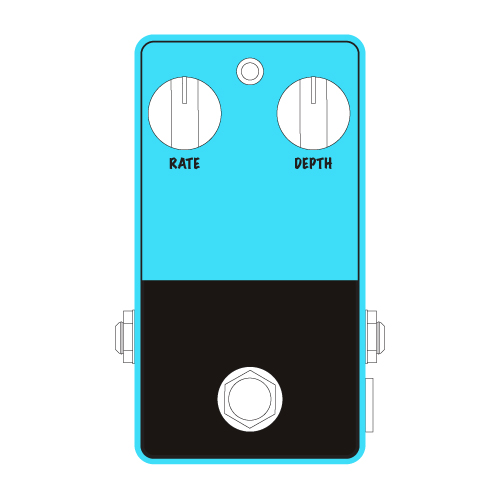

@ CE-2 Chorus Parts pack
