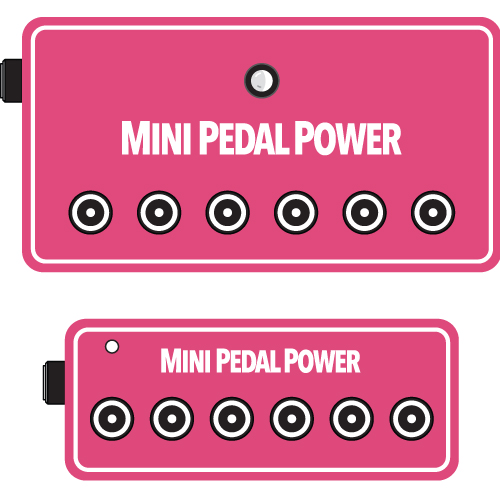

6Ch mini Power Parts Pack
페달파워에 사용되는 레귤레이터(78L09)는 출력 전압(DC9V)보다 높은 전압을 넣어줘야 안정적으로 정전압을 내보냅니다.
DC9V를 내보내기 위해서는 최소 DC12V이상을 넣어줘야 하고, 너무 높은 전압 예를 들어
DC24V를 입력하면 차액에 해당하는 전압은 열로 방출합니다. 발열 문제가 생깁니다.
USB는 기본 5V입니다. 무조건 5V 죠, 이걸 12V로 승압해서 페달파워에 넣어줘야 하는것입니다.
USB에서 나오는 5V를 어디서 만들던 관계 없습니다. C던 B던
페달스티커 준비되어 있습니다.
 |
|
|
|
https://www.pedalparts.co.kr/board/view.php?&bdId=make&sno=1125
위의 링크 게시물 처럼 만드시면 아답타 없이(노이즈 없는 아답타 찾기 어려움)
USB충전기 또는 USB보조배터리로 구동할 수 있습니다.
승압모듈(XL6009) 1개와 USBtoDC(5.5x2.1)케이블 1개가 필요해집니다.
USB충전기는 집에 굴러다니는거 많으실 겁니다.
 1,500원  |  1,500원 |
샵 회원님이 제작 동영상을 올려주셨습니다 참고가 되셧으면 합니다.
◎ 페달 설명
페달에 안정적인 DC9V전원을 공급하기 위한 페달파워입니다.
외부 아답타(DC12V ~ 15V)를 연결하면 78L09 레귤레이터를 통해서 안정적인 9V가 출력됩니다.
각구의 전류는 최대 100mA로, 특별히 전류를 많이 소모하는 페달외에는 모두 사용 가능합니다.
페달에는 아답타 사용금지입니다. 간단한 페달파워를 제작해서 사용하세요
◎ 본 페달 제작시 주의사항
기판에 표기된 LED 와 보호저항은 포함되어 있지 않습니다.
필요하시면 추가하셔서 장착하실 수 있습니다.
용도는 아답타가 연결되었을때 LED 가 켜지게 하는 역할입니다.
78L09는 최대 100mA 입니다.
7809로 대치하시면 1A까지 가능하나 반드시 7809에 방열판을 다시거나
케이스에 3파이 홀을 가공해서 케이스에 결합하세요(케이스를 방열판으로 이용)
7809는 기판에 바로 실장되지 않습니다.배선으로 연결하세요.
//shop/goods/goods_view.php?goodsno=186786029
//shop/goods/goods_view.php?goodsno=186786205
* USB승압으로 이용시 승압보드는 효율이 그리 좋지 않기 때문에
많은 전류를 필요로하는 페달을 물릴 목적으로 7809로 교체하여 사용하실때
페달이 동작하지 않을 수 있습니다.
고용량의 전류를 필요로하는 페달은 전용 아답타를 사용하셔야 합니다.
별도로 아답타가 필요합니다.
출력전압이 DC 12V ~ DC 15V 이면서 1A 이상의 것을 사용하시면 됩니다.
http://www.schoolmusic.co.kr/Shop/index.php3?var=Good&Good_no=24764
페달파워와 페달을 연결하기 위한 이펙터용 DC케이블은 따로 준비하세요
출력 DC쨱은 센터가 마이너스인 배선법이고
입력쪽 DC짹은 센터가 플러스여야 합니다.
전용 기판 포함되어 있습니다. 추가하지 않으셔도 됩니다.
◎ 전용기판의 이미지
우측 끝의 + - 는 기판 두개를 연결해서 제작할 때 사용하세요. 12구 18구 24구 연장 가능.
◎ 박스캡 읽는 법
105=1000n / 104=100n / 103=10n / 102=1n 을 기억하세요.
473은 47n이고 224는 220n이 됩니다. 그렇다면 472는? 예, 4.7n 입니다. ^^
탄탈의 경우 (노란색 삼각형 캐퍼시터, 극성있음)
2.2uF = 2μ2 / 0.22uf = μ22 / 0.1uF = μ1
실버마이카(SM)의 경우 (검정색 캐퍼시터, 극성없음)
몸통에 표기법이 두가지가 있습니다.
100±5% 이면 100pF / 220±5% 이면 220pF (보이는 그대로)
100J 이면 10pF ( 050 = 5pF / 100 = 10pF / 101 = 100pF )
◎ 부품팩 구성 내용
▶ 부품팩 외에 추가로 필요한 상품
제작자의 취향에 해당 하는 상품이라 별도로 함께 결제하시면 됩니다.
▷ 케이스 : 1590A (작업하기 공간이 매우 좁습니다.) 또는 1590B 를 추천합니다.
//shop/goods/goods_list.php?category=001015
▷ 홀가공 : 직접 홀가공이 어려우시면 홀가공 상품을 함께 결제하세요 (일반 6,000원 상품)
//shop/goods/goods_list.php?category=001017
▷ DC짹 : mini DC - 7개
//shop/goods/goods_list.php?category=012001
★ 제작시 기본 주의 사항
기판에는 부품용량과 종류 그리고 방향이 표기 되어 있습니다.
1. 다리길이가 동일한 경우 방향없음.(저항, 박스캡 등)
2. 다리가 긴쪽이 + (둥근원통전해, LED, 탄탈 등)
3. 기판IC반달홈그림과 IC의 점방향일치.(소켓을 납땜하시고 소켓에 끼우세요)
TR은 몸통의 평평한 부분을 기판의 평평한 방향에 일치.(소켓을 납땜하시고 소켓에 끼우세요)
4. 다이오드는 띠 방향 일치.
5. 납땜시 주의 사항을 반드시 살펴 보세요
//shop/board/view.php?id=order&no=1365
6. 페달은 센터마이너스입니다.
절대 외부 아답타(센터플러스)로 전원을 넣지 마세요.
//shop/board/view.php?id=order&no=225
