페달파워를 제작도중에 막혀서 도움을 받고 싶어서 질문드립니다

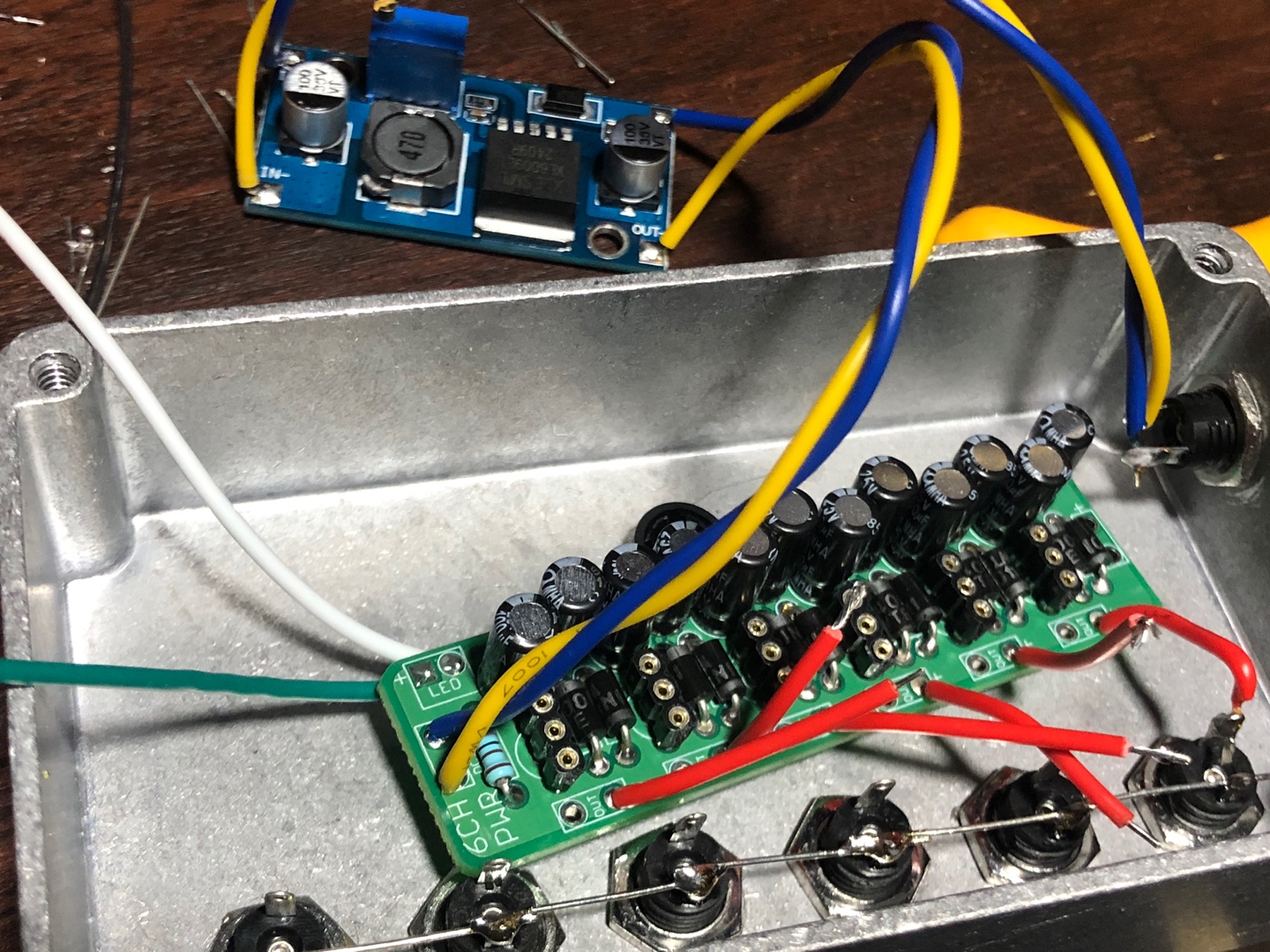

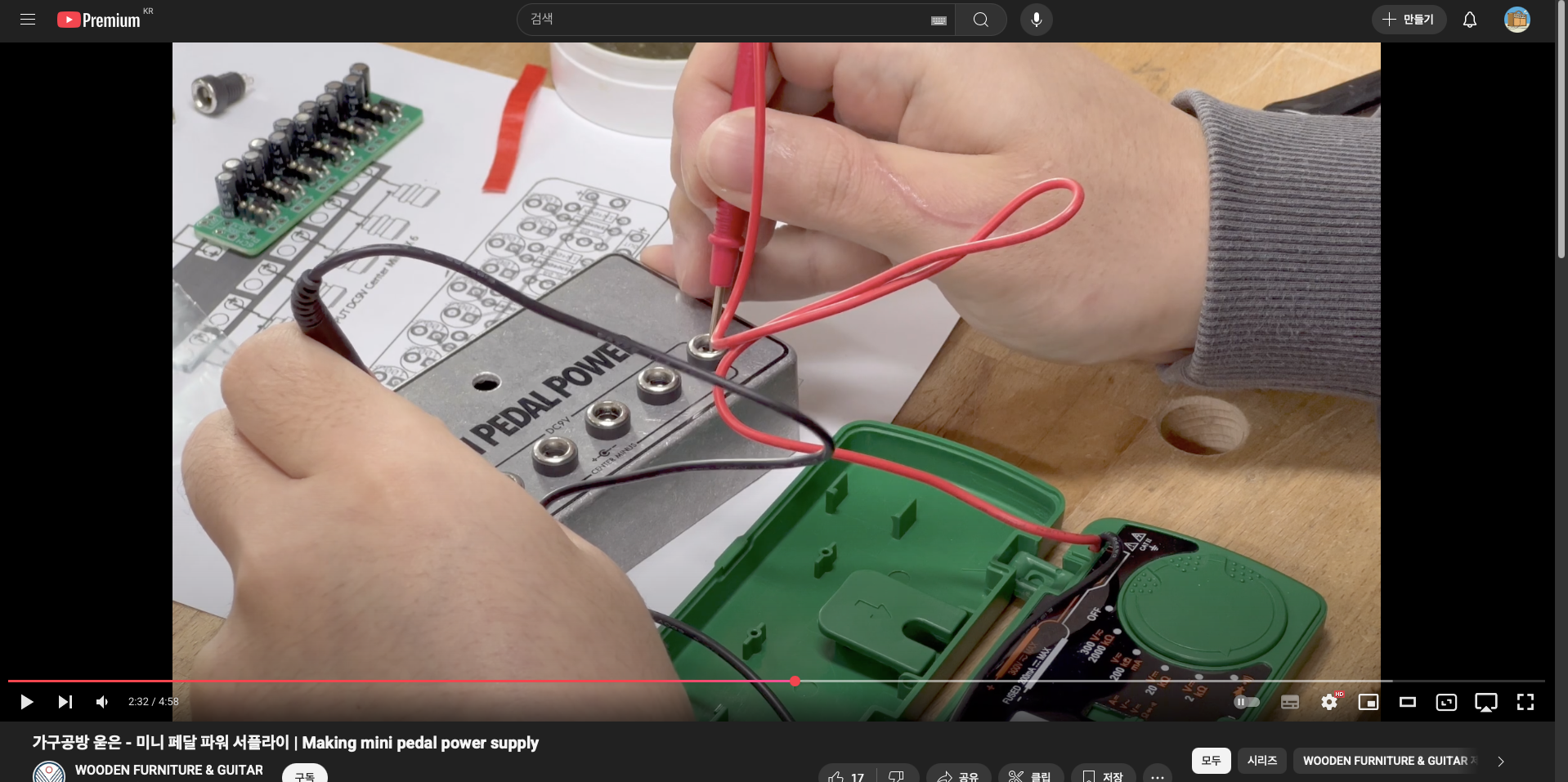

페달파워 만드는 영상 첨부하신 것을 보면서 최대한 비슷하게 다 따라 해 봤는데 도저히 모르겠어서 질문드립니다! 일단 제가 연결 해 놓은 것은,

1. 전면에 mini DC 6 개의 짧은 다리들끼리 서로 연결.
2. PCB 에 전부납땜 완료, 다만 아직 완성한게 아니라 당장 소리낼 필요가 없을 것 같아서 트랜지스터는 안 꽃고 소켓까지만 꽃음.

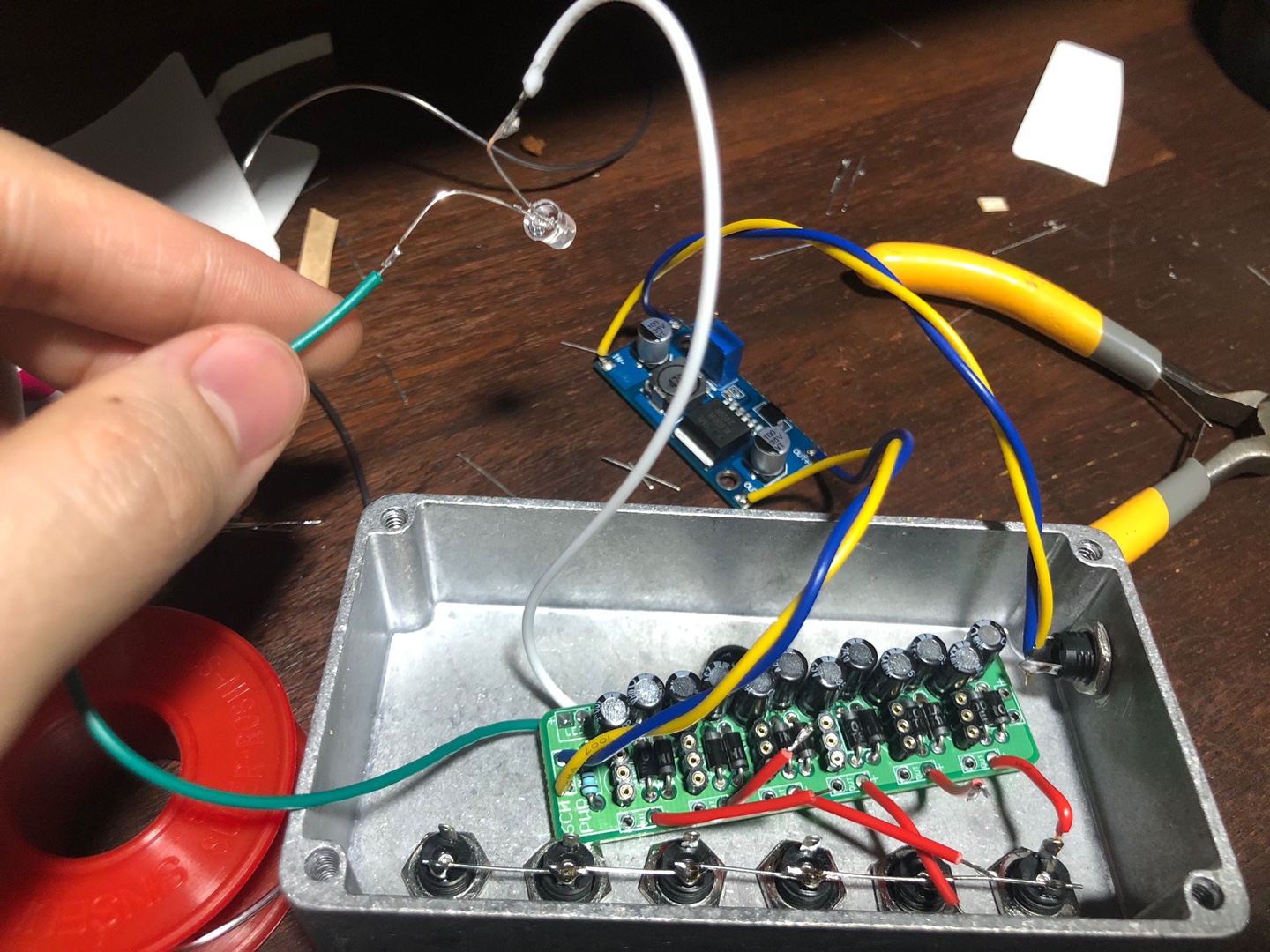

3. LED 의 긴다리를 PCB 의 LED + 모양에 납땜, LED 의 짧은 다리를 PCB 의 LED + 모양 오른쪽에 납땜.

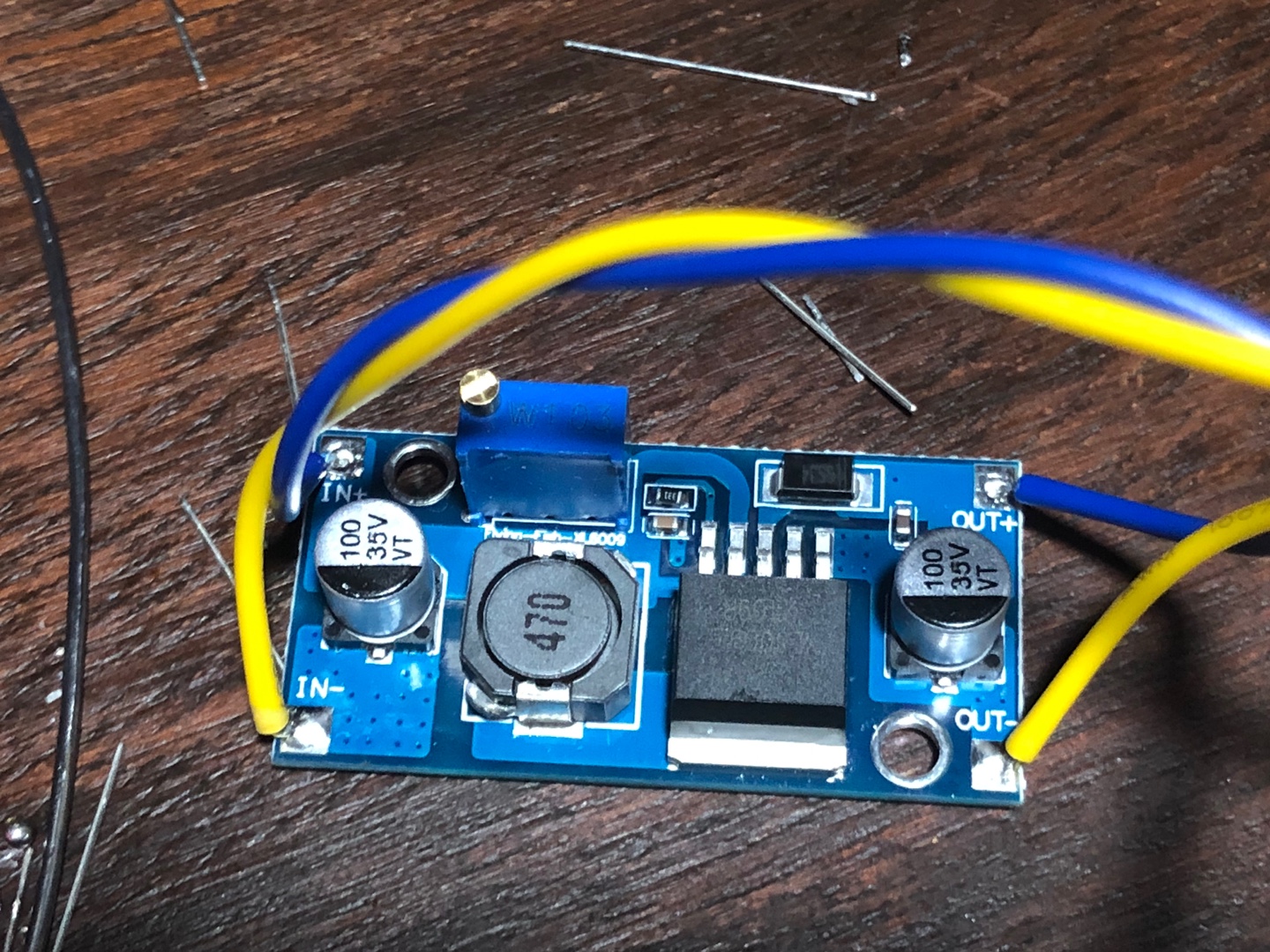

4. mini DC '전원' ( 페달파워 5볼트가 꽃히는 곳 ) 의 짧은 다리와 6009 스텝업의 IN - 납땜.
5. mini DC '전원' ( 페달파워 5볼트가 꽃히는 곳 ) 의 긴 다리와 6009 스텝업의 IN + 납땜.

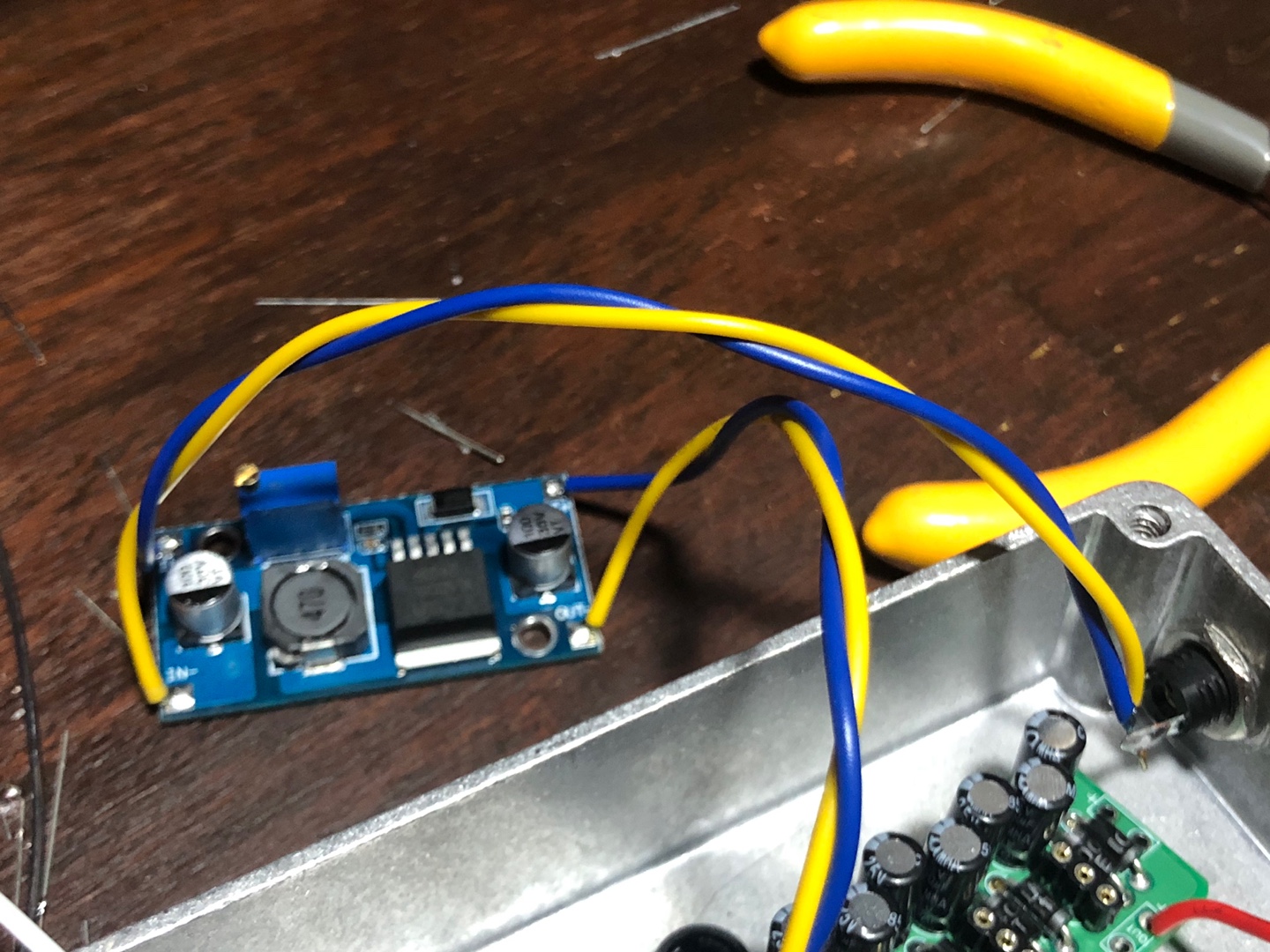

6. 6009 스텝업 OUT + > PCB +
7. 6009 스텝업 OUT - > PCB + 모양 옆에 닙땜.

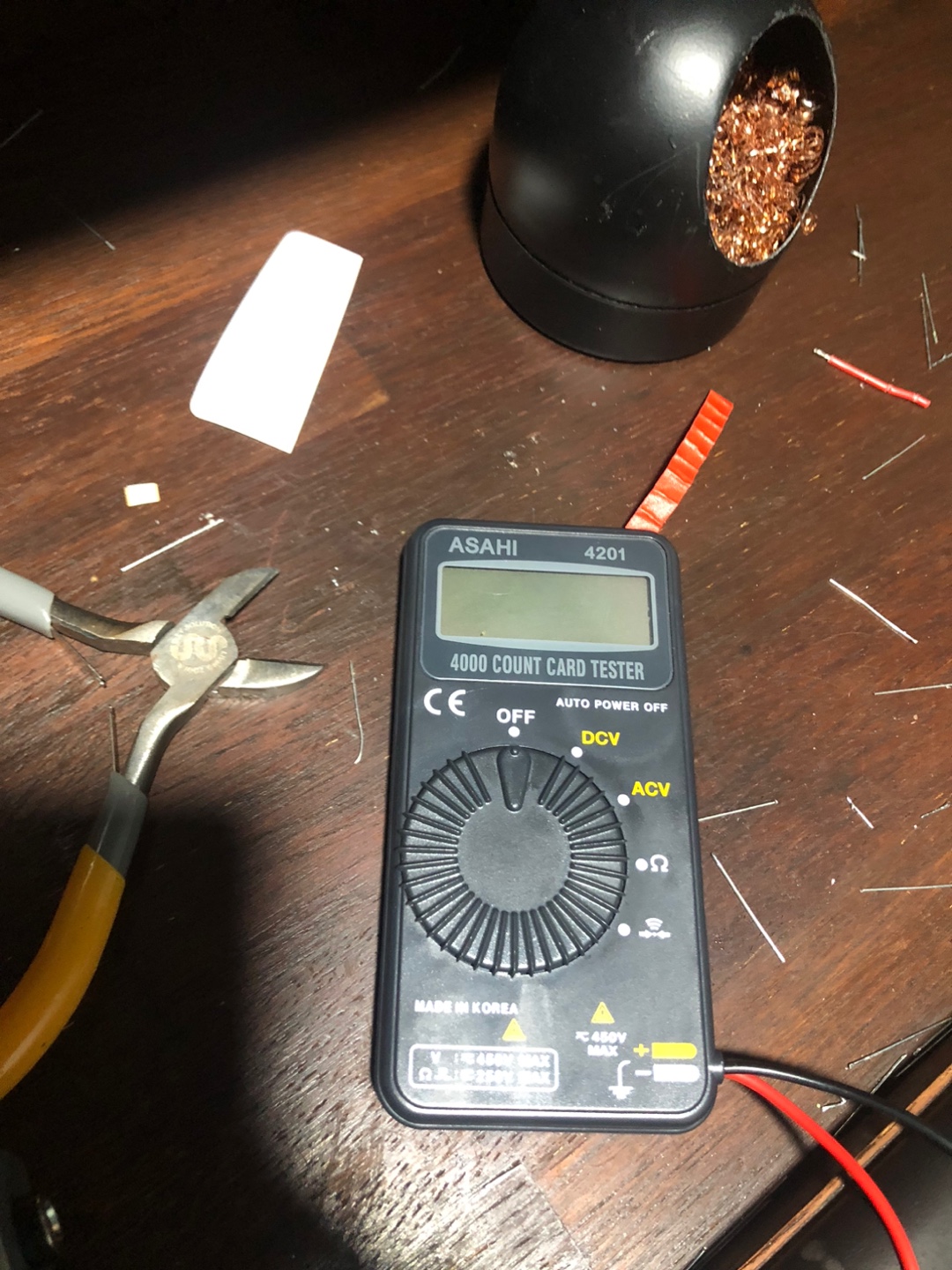

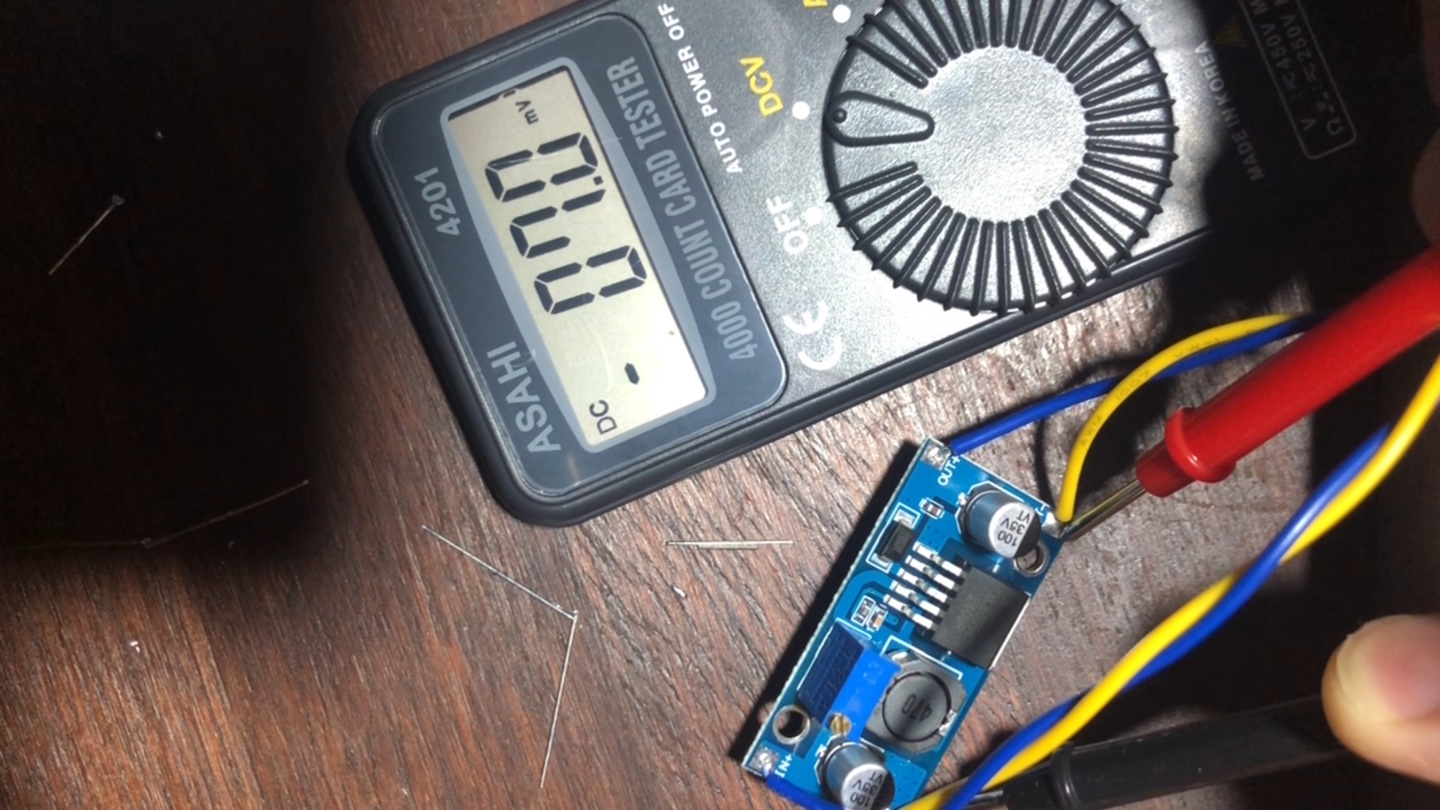

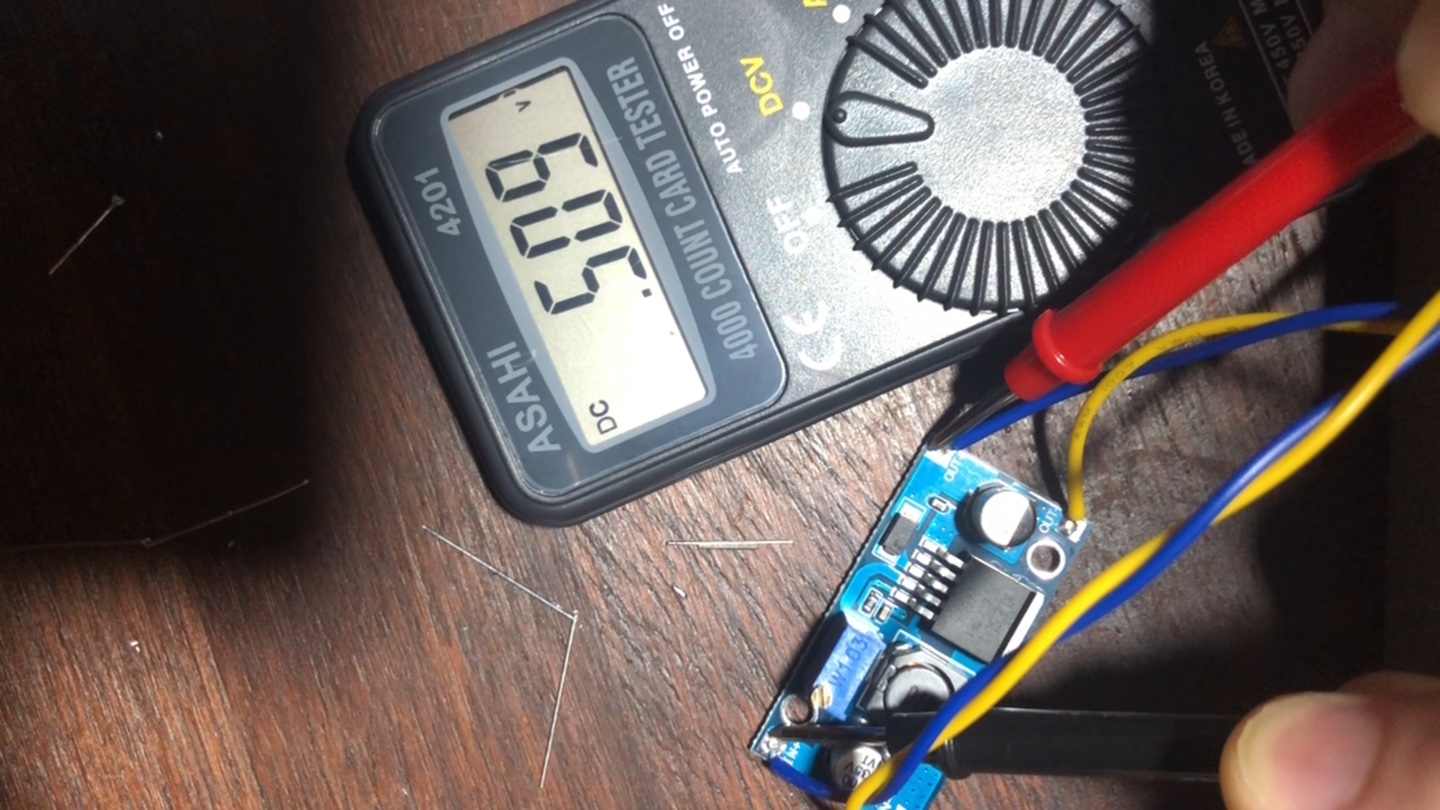

이런식으로 했고, 5 볼트 > 15 볼트 승압을 위해서 멀티미터라는 것도 처음 사봤는데 어떻게 쓰는건지도 모르겠고 빨간색 리드기와 검은색 리드기를 어디에 갖다대야대는지도 모르겠고 멀티미터에서는 무슨 모드로 해서 뭘 어떻게 해야하는지도 모르는 상황이긴한데 일단 지금 해 놓은 것 까지 연결한거면 일단 5볼트라도 전원을 넣으면 LED 라도 불이 켜져야 할 것 같아서 연결해보니까 불도 안들어와서 혹시 볼트가 부족해서 그런가 싶어서 6009 스텝업의 나사를 이리저리 돌려봐도 안되고 멀티미터로 측정을 어딜해야하는건지도 잘 모르겠지만 일단 갖다대봐도 뭘 봐야하는건지도 모르겠어서 도움 요청드립니다

제가 연결 해 놓은 배선은 맞는걸까요? 왜 불빛은 안들어오고 스텝업의 나사를 이리저리 돌려봐도 멀티미터 상에선 딱히 뭔가 바뀌는것 같지도 않는데 어딜 갖다대야 하는걸까요? 그리고 5 볼트를 연결만 하면 이내 6009 스텝업의 기판 뒤쪽에 발열이 제법 뜨거워집니다. 지금까지 오버드라이브랑 컴프까지 6개 정도 만들어봤는데 이건 조금도 감도 잡히지 않네요 페달파워 부품팩의 이미지나 같이 첨부되어 있는 유튜브 영상을 보고 스샷찍어가며 확대 해보면서 혼자 쭉 해봤는데, 이 이상은 어떻게 해야할지 모르겠습니다. 선생님의 도움이 절실합니다.

5 개의 댓글이 있습니다.

소금구이
78L09를 안꼽으면전압이 출력되지 않으니 안꼽고 체크하는 것은 아무 의미없습니다.

DC는 극성이 있고 테스터기를 DC전압 측정모드에 두고
검정리드를 그라운드에 빨간 리드를 전압을 확인할 곳에 찍으면 전압이 찍힙니다. 2025-06-08 15:58:37

78L09를 안꼽으면전압이 출력되지 않으니 안꼽고 체크하는 것은 아무 의미없습니다.\r\n\r\nDC는 극성이 있고 테스터기를 DC전압 측정모드에 두고\r\n검정리드를 그라운드에 빨간 리드를 전압을 확인할 곳에 찍으면 전압이 찍힙니다.
확인
(비회원) 개인정보 수집항목 동의 전체보기
회사는 비회원의 게시글 등록 시 콘텐츠 등록 및 고객 문의 응대 등을 원활하게 진행하기 위해 아래와 같은 개인정보를 수집하고 있습니다. - 수집항목: 이름, 비밀번호,닉네임,휴대폰번호,이메일,IP - 수집/이용목적: 게시글 접수 및 결과 회신 - 이용기간: 개인정보 수집 및 이용목적 달성 시 까지 원칙적으로 개인정보 수집 및 이용목적이 달성된 후에는 해당 정보를 지체 없이 파기합니다. 단, 관계법령의 규정에 의하여 보전할 필요가 있는 경우 일정기간 동안 개인정보를 보관할 수 있습니다. 그 밖의 사항은 (주) 000 개인정보처리방침을 준수합니다.
소금구이
외부 USB충전기를 통해 USB to DC케이블을 통해 DC5V가 센터 플러스로 입력됩니다.
그 DC5V를 승압보드에 넣으면 출력으로 DC12V가 나오게 파란색 트리머를 돌려서 조정하고
미니파워 보드에 DC12V를 입력하면 미니파워보드의 각출력구 6개에서 각각 DC9V가 출력됩니다. 2025-06-08 16:00:07

외부 USB충전기를 통해 USB to DC케이블을 통해 DC5V가 센터 플러스로 입력됩니다.\r\n그 DC5V를 승압보드에 넣으면 출력으로 DC12V가 나오게 파란색 트리머를 돌려서 조정하고\r\n미니파워 보드에 DC12V를 입력하면 미니파워보드의 각출력구 6개에서 각각 DC9V가 출력됩니다.
확인
(비회원) 개인정보 수집항목 동의 전체보기
회사는 비회원의 게시글 등록 시 콘텐츠 등록 및 고객 문의 응대 등을 원활하게 진행하기 위해 아래와 같은 개인정보를 수집하고 있습니다. - 수집항목: 이름, 비밀번호,닉네임,휴대폰번호,이메일,IP - 수집/이용목적: 게시글 접수 및 결과 회신 - 이용기간: 개인정보 수집 및 이용목적 달성 시 까지 원칙적으로 개인정보 수집 및 이용목적이 달성된 후에는 해당 정보를 지체 없이 파기합니다. 단, 관계법령의 규정에 의하여 보전할 필요가 있는 경우 일정기간 동안 개인정보를 보관할 수 있습니다. 그 밖의 사항은 (주) 000 개인정보처리방침을 준수합니다.
소금구이
파워 출력은 센터 마이너스이니 센터핀(짧은핀)을 그라운드에 연결하는 것이 맞고

레규레이터 꼽으세요 안꼽고 할 수 있는 것은 없음.

LED의 긴다리에 보호저항을 달고 +전원에 연결, 짧은 다리를 그라운드에 연결하면 불이 들어 옴

입력은 센터가 플러스이니 디씨잭의 짧은 다리를 IN+에 연결 2025-06-08 16:02:32

파워 출력은 센터 마이너스이니 센터핀(짧은핀)을 그라운드에 연결하는 것이 맞고\r\n\r\n레규레이터 꼽으세요 안꼽고 할 수 있는 것은 없음.\r\n\r\nLED의 긴다리에 보호저항을 달고 +전원에 연결, 짧은 다리를 그라운드에 연결하면 불이 들어 옴\r\n\r\n입력은 센터가 플러스이니 디씨잭의 짧은 다리를 IN+에 연결
확인
(비회원) 개인정보 수집항목 동의 전체보기
회사는 비회원의 게시글 등록 시 콘텐츠 등록 및 고객 문의 응대 등을 원활하게 진행하기 위해 아래와 같은 개인정보를 수집하고 있습니다. - 수집항목: 이름, 비밀번호,닉네임,휴대폰번호,이메일,IP - 수집/이용목적: 게시글 접수 및 결과 회신 - 이용기간: 개인정보 수집 및 이용목적 달성 시 까지 원칙적으로 개인정보 수집 및 이용목적이 달성된 후에는 해당 정보를 지체 없이 파기합니다. 단, 관계법령의 규정에 의하여 보전할 필요가 있는 경우 일정기간 동안 개인정보를 보관할 수 있습니다. 그 밖의 사항은 (주) 000 개인정보처리방침을 준수합니다.
소금구이
https://www.pedalparts.co.kr/board/view.php?memNo=&noheader=&mypageFl=&searchField=subject&searchWord=%ED%8C%8C%EC%9B%8C&bdId=make&sno=1125 2025-06-08 16:04:06

https://www.pedalparts.co.kr/board/view.php?memNo=&noheader=&mypageFl=&searchField=subject&searchWord=%ED%8C%8C%EC%9B%8C&bdId=make&sno=1125
확인
(비회원) 개인정보 수집항목 동의 전체보기
회사는 비회원의 게시글 등록 시 콘텐츠 등록 및 고객 문의 응대 등을 원활하게 진행하기 위해 아래와 같은 개인정보를 수집하고 있습니다. - 수집항목: 이름, 비밀번호,닉네임,휴대폰번호,이메일,IP - 수집/이용목적: 게시글 접수 및 결과 회신 - 이용기간: 개인정보 수집 및 이용목적 달성 시 까지 원칙적으로 개인정보 수집 및 이용목적이 달성된 후에는 해당 정보를 지체 없이 파기합니다. 단, 관계법령의 규정에 의하여 보전할 필요가 있는 경우 일정기간 동안 개인정보를 보관할 수 있습니다. 그 밖의 사항은 (주) 000 개인정보처리방침을 준수합니다.
최민석
감사합니다! 덕분에 깔끔하게 완성했습니다! 2025-06-09 12:10:57 신고

감사합니다! 덕분에 깔끔하게 완성했습니다!
