더트박스 사이트에 The Dude 패턴이 있는데 정확하지 않습니다.
하지만, 댓글들을 보면 두 가지 수정 사항에 대한 이야기가 있는데, 이들 댓글 내용을 반영하면 스키매틱과 일치하게 되고 잘 동작합니다. 스키매틱은 첨부파일로 추가했습니다.
https://dirtboxlayouts.blogspot.com/2020/03/j-rockett-dude.html#comment-form
- VREF 패턴 오류 수정
- 클리핑 다이오드 방향 오류

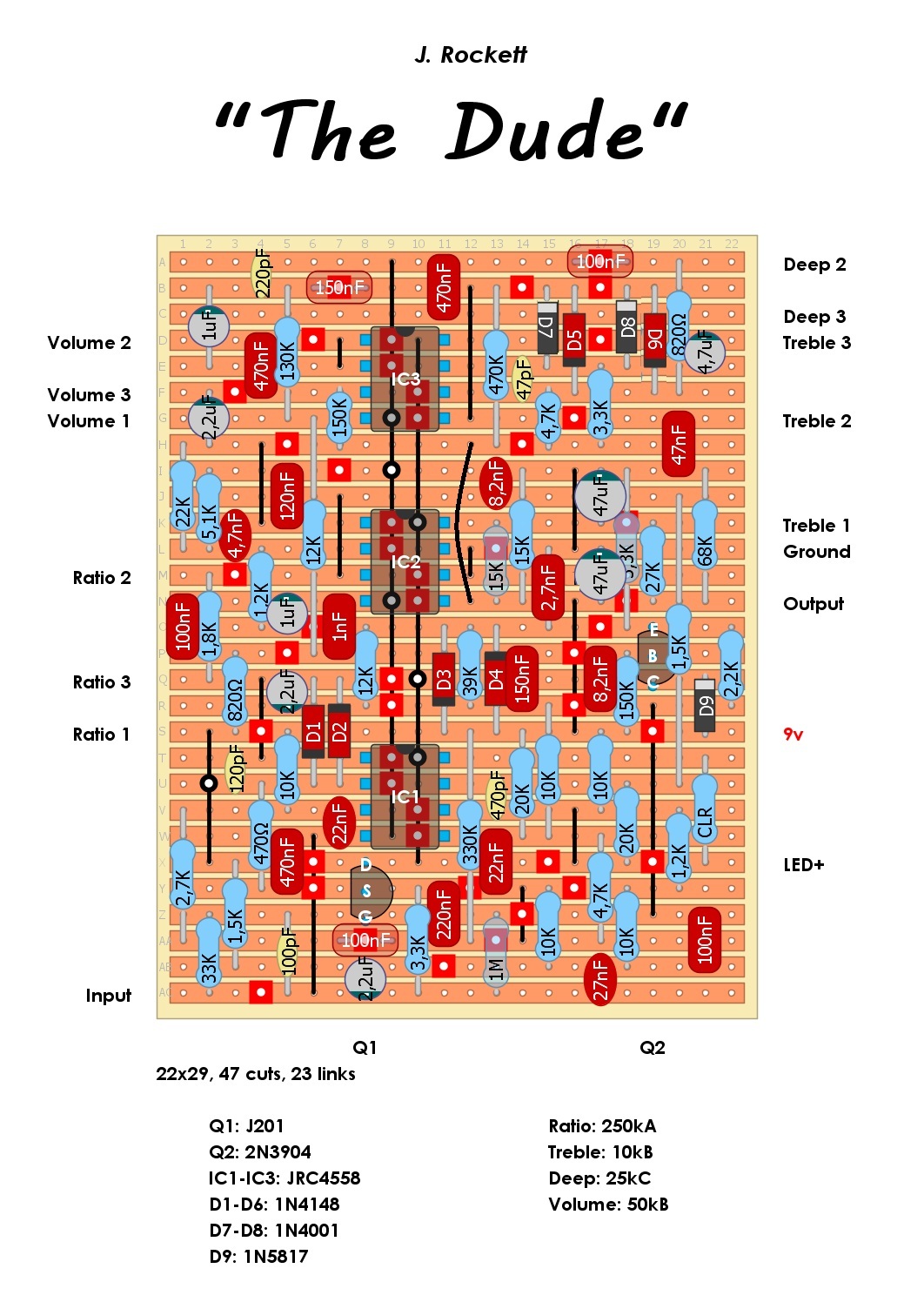

이들을 반영해서 그림판으로 수정한 레이아웃 첨부합니다. 페달은 제가 만들어보고 검증했습니다.
IC2의 6번-7번 핀 연결은 기판 아래쪽에서 이으면 됩니다.
베로보드 특성상 배선 길이를 줄이는데 한계가 있어서, 케이스에 넣을 수 있도록 배선을 하고 나면 높은 게인에서 발진이 생길 수 있습니다. 발진은 다음과 같이 해결 가능합니다. 요건 제가 삽질해서 해결한 내용이고 패턴도에 반영 되어 있지는 않습니다.
- Ratio 2 배선을 제거하고, 1.8K 저항을 Ratio 팟 2,3번 다리에 직접 연결합니다.
베로보드 말고, PedalPCB의 PCB버전으로 만든 놈은 발진이 없는 것으로 봐서 PCB 패턴을 잘 짜면 발진 문제는 없을 듯 합니다.
