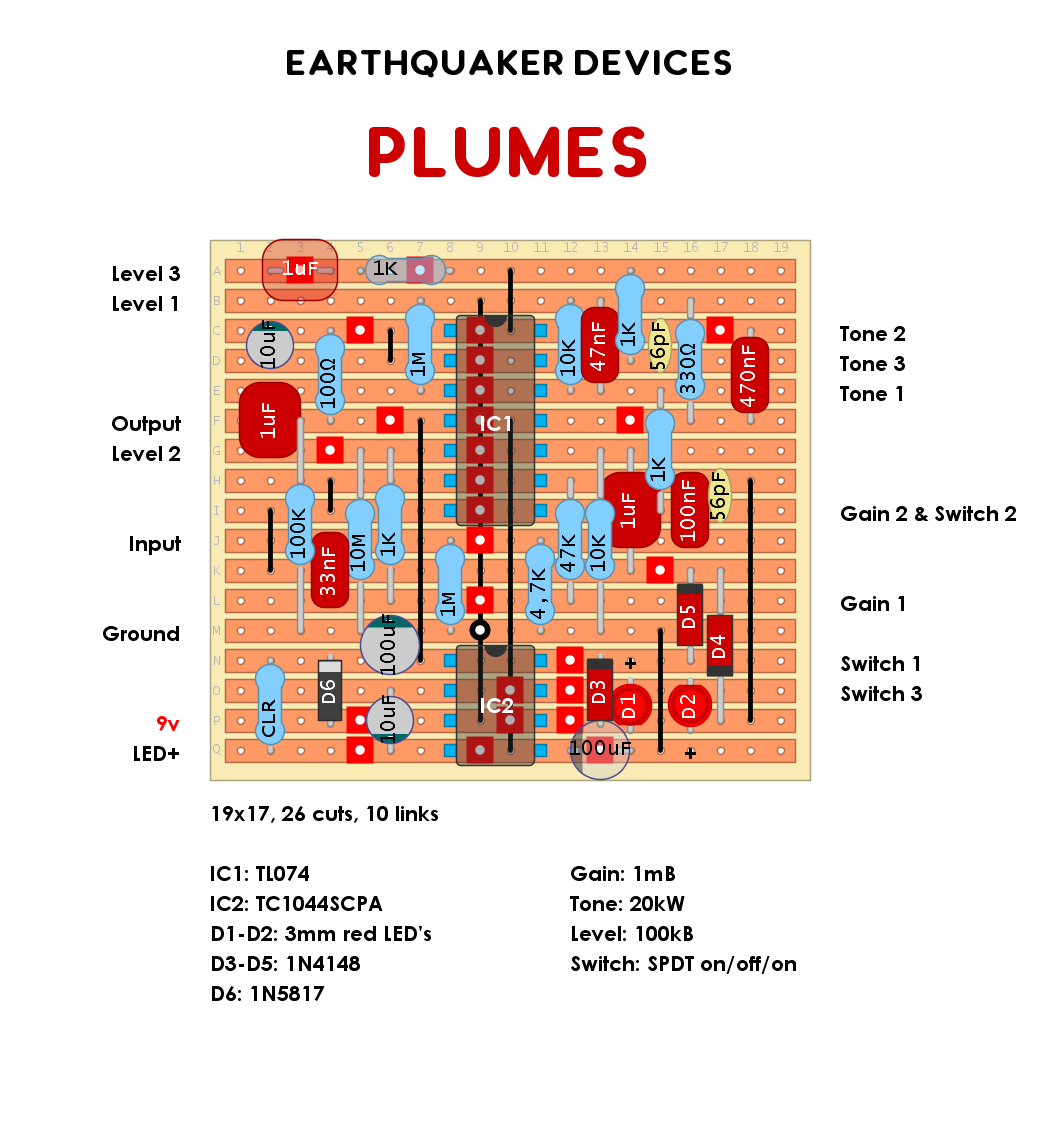

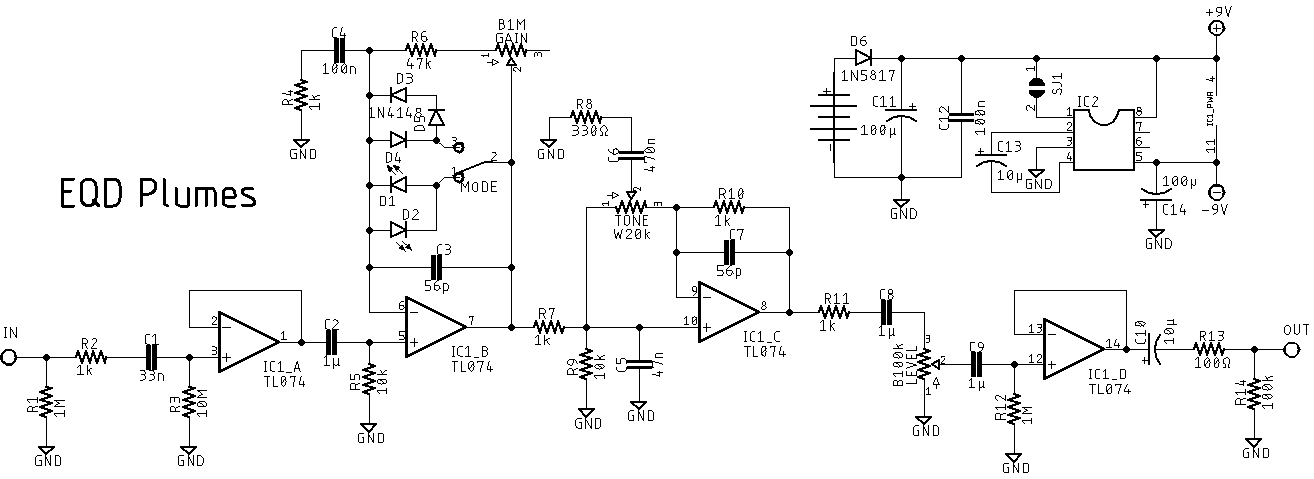

EQD Plumes 베로보드 패턴과 회로도

양상욱 (IP: 175.196.236.56) 2025.05.19 14:44:31

조회수 259

EQD Plumes 입니다. 더트박스에서 가져왔습니다.

https://dirtboxlayouts.blogspot.com/2019/09/earthquaker-devices-plumes.html

오리지널 페달의 가격이 그리 비싸지 않은것으로 아는데... 개인적으로 808류 중에서 가장 마음에 드는 페달입니다. 808류 특유의 먹먹함은 덜하고 약간은 칼칼하면서 시원합니다.

대에충 아무 부품 긁어모아서 만들었다가 소리가 마음에 들어 다시 만들어서 스틸케이스에 넣었습니다. 원본 게시물의 댓글들을 보면 소리가 너무 밝으니, Tone1 이랑 Gain2 사이의 1k 저항을 4.7k로 바꾸는 것이 좋다길래 저도 4.7k로 만들었습니다.
