유튜브 보다가 The Dude 페달 소리가 좋아라 보여서 만들었습니다.

결론 먼저 요약하자면, 제가 만든 모든 덤블 스타일 페달 중에서 덤블 ODS 게인 채널 소리와 가장 비슷한 소리를 내 줍니다. 오리지날이야 못들어봤지만 도시락 덤블 기준으로 질감과 느낌이 이만큼 비슷한 페달은 없었던 것 같습니다.

더트박스 패턴을 보고 만들까 했는데 패턴 오류에 대한 코멘트들이 있어서 주저하던 차에 PedalPCB 버전으로 먼저 만들었습니다.

레퍼런스가 있으니 다시 더트박스의 베로보드 패턴으로 만들었는데요, 코멘트에 달린 수정 포인트들을 반영하니 회로도와 동일하더라구요. 그래서 그걸 적용을 했고요, 수정된 레이아웃은 유용한 자료에 게시물 하나 따로 올리겠습니다.

PedalPCB 버전은 문제가 없는데, 베로보드로 만든 놈은 오류부분을 수정해도, 레이아웃 특성상 배선을 줄이는데 한계가 있어서 그런지 ratio (게인역할) 노브를 올리면 발진이 나더라고요..

피드백 cap을 늘린다던지 ratio 직렬 저항을 늘린다든지 삽질을 해 봤는데 첫번째 오피앰프의 피드백 경로를 줄이는 것이 해결책이었습니다. 이 내용도 별도 게시물에 첨부하겠습니다.

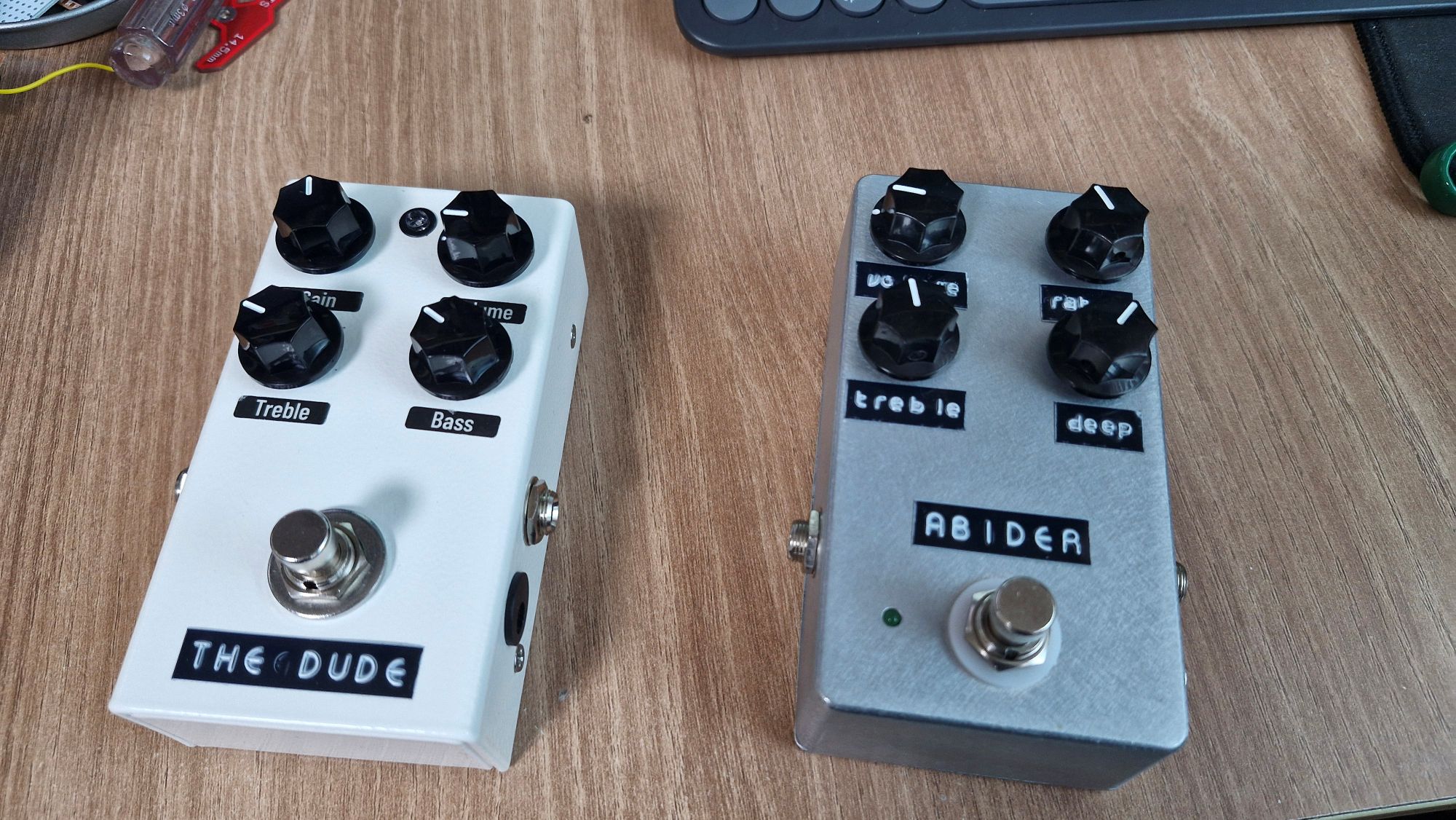

껍데기구요..

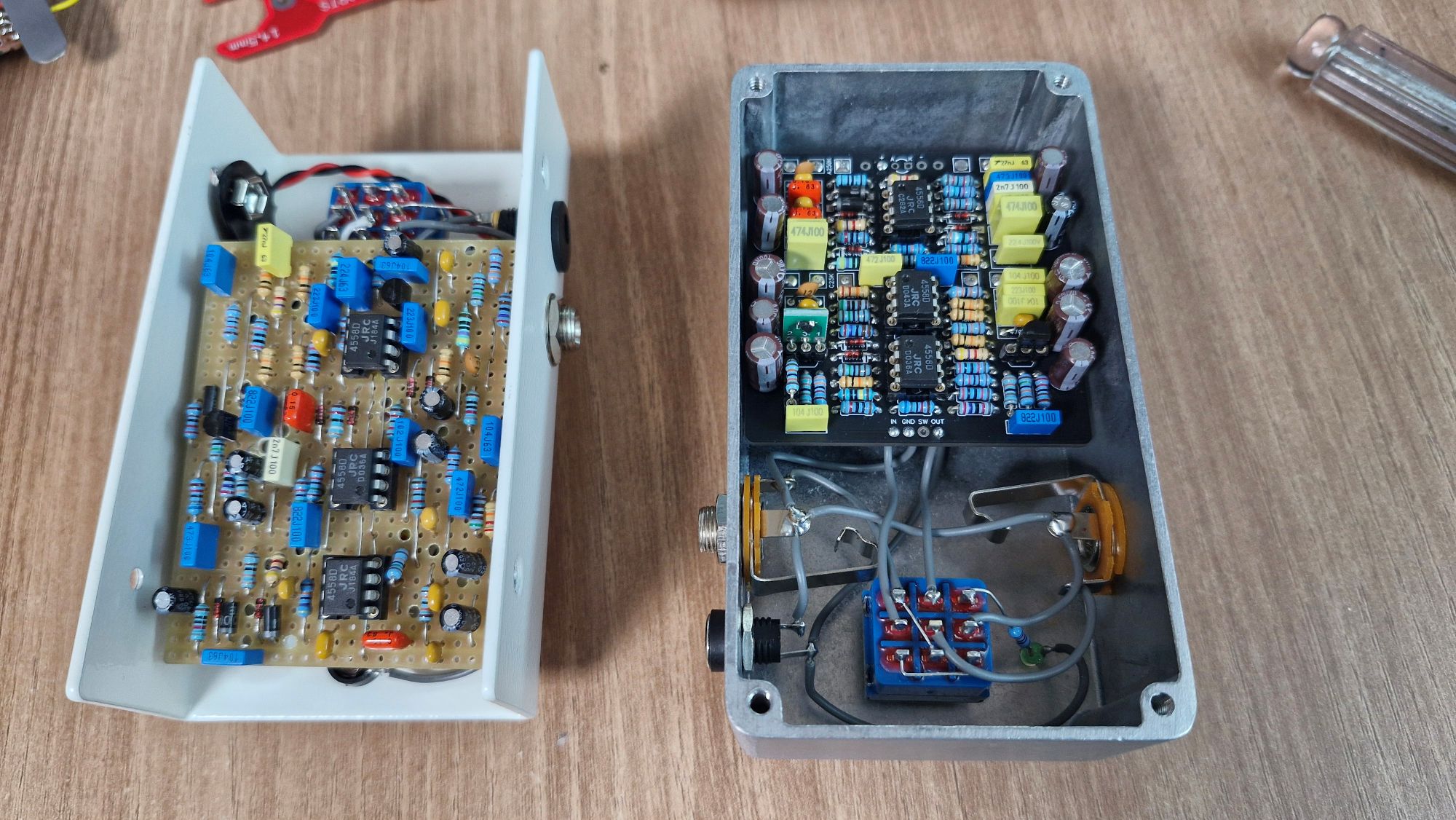

알맹이 입니다.

베로보드 패턴은 세로 길이가 29칸 이라 1590B에는 배터리를 없애도 공간이 애매한데.. 스틸케이스에는 배터리 공간이 있어도 들어가더군요 ㅎ
