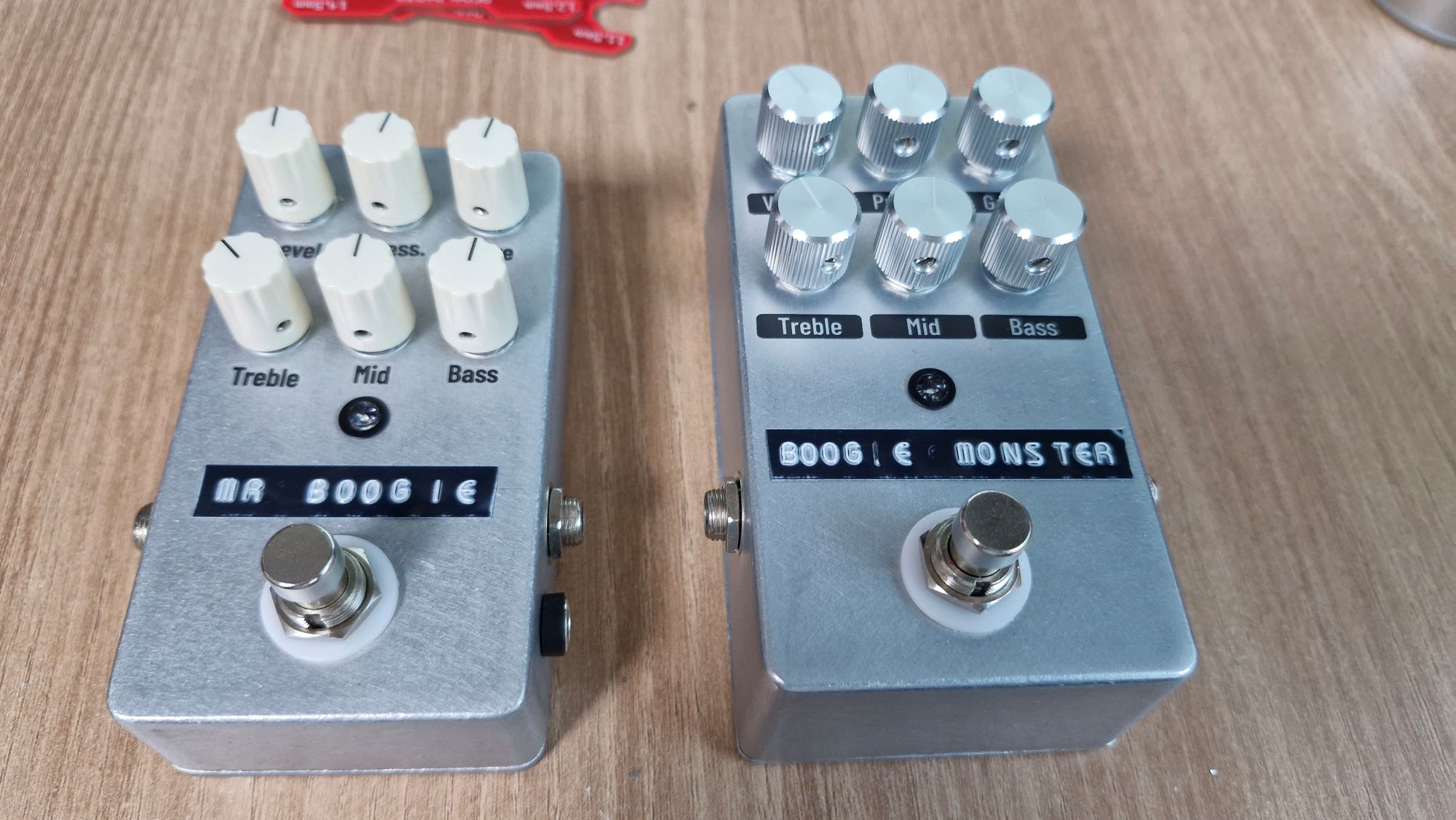

어쩌다보니 PedalPCB에서 PCB 몇 장 주문하면서 거기 상품명으로 Boogie Monster (닥터부기)를 주문했는데, 3주가 지나도 안오는 것이었습니다.

부품 자체는 흔하게 사용하는 놈들로 되어 있어서 다 모아놨겠다.. 기다리는 동안 손이 근질근질해서 더트박스 패턴으로 닥터부기를 일단 만들었습니다. https://dirtboxlayouts.blogspot.com/2020/03/dr-boogie.html

며칠있으니 PCB가 도착하더군요.. 그래서 또 만들었습니다. 허허

베로보드 패턴에는 알리산 J201을 썼는데, 구입해서 Vsg 재어보고, 기존의 J201 박힌, 잘 작동하는 페달에 낑궈서 이상 없는지 테스트 해봤습니다. smd 타입 MMBFJ201 과도 값이나 기능상 차이 없어서 사용했습니다. 이 경험으로 알리산 J201은 쓸만해 보입니다.

여담으로, 알리에서 구입한 2N5457은 찜찜하더군요. 기존 페달에 넣었을 때 작동은 하는데 Vsg를 측정해 보면 바로 값이 측정되지 않고 값이 흔들리다가 한참이 지나서야 측정값이 나옵니다. 얘는 안쓰는게 좋겠습니다.

PedalPCB 기판에는 J201을 dip 타입을 쓸 수도 있지만 smd 타입을 바로 땜질 할 수 있게도 되어 있어서 smd 타입을 직땜해서 만들었습니다. 드레인 전압은 몽조리 4.5V 근처에 맞추면 되기 때문에 앰프 에뮬레이터 중에서는 만들기가 매우 쉬운편입니다.

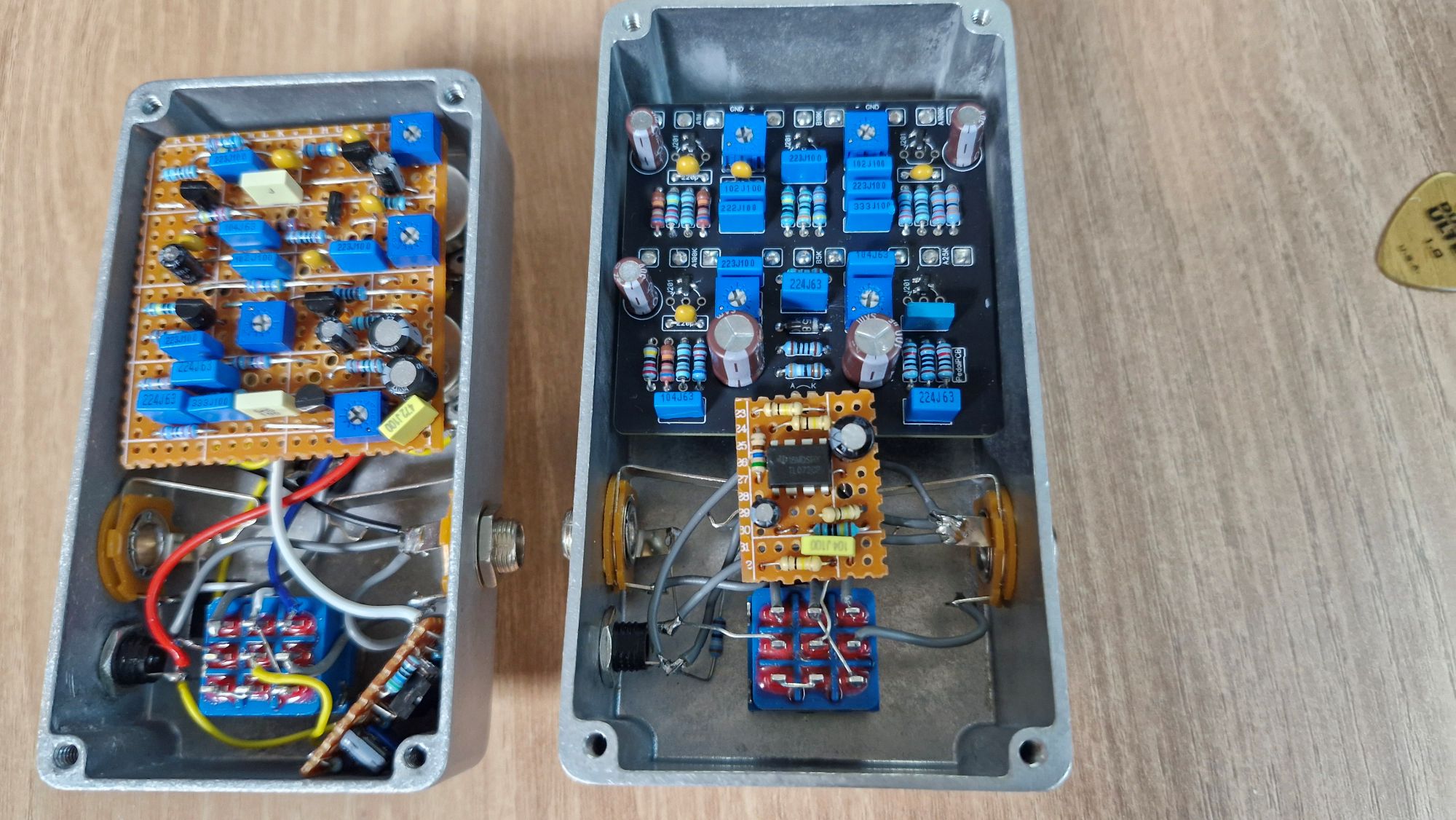

둘 다 베로보드 패턴으로 만든 클론버퍼 넣어줬구요. 같은 재료로 만들었으니 소리는 차이가 없는데, 무지막지한 하이게인입니다. 싱글픽업 스트랫으로도 중중이가 그냥 나오네요..

베로보드 패턴으로 만든 놈은 배선 길이를 줄이는데 한계가 있어서 그런지 버퍼를 끼우고도 풀노브에서는 살짝 발진이 있습니다. PCB로 만든 놈은 케이싱 전에, 버퍼없이 풀노브에서 발진이 살짝 있을까 말까 했구요. 역시 하이게인은 배선과 레이아웃이 중요한 것 같습니다.

기분상 그런지 모르겠는데, 두 놈다 앞단에 버퍼를 물려주니 볼륨이 더 커졌습니다. 원래 회로가 인풋 신호가 버퍼없이 다짜고짜 첫번째 J201로 바로 들어가는데, 임피던스를 낮춰주면 더 증폭이 잘되어 그런걸까요?
